Entworfen für einen Fish S8 X
Wasserspeicher
Brauchwasserspeicher
Warmwasserspeicher in der Stehenden Ausführung für die Brauchwasserbereitung. Die Kontaktfläche des Warmwasser-speichers ist mit einer hochwertigen Emaille-Beschichtung und einer Magnesiumanode* gegen Korrosion geschützt. Damit wird gemäß DIN 4753 sichergestellt, dass das Brauchwasser nur mit einer hygienisch sauberen Oberfläche in Berührung kommt.
Wärmedämmung
Die Wärmedämmung in den Speichern besteht aus einer Schicht aus CFC-freiem Polyurethan Hartschaum und einer austauschbaren Schicht aus PVC-Mantel.
Standardausstattung
Inspektionsöffnung, Thermometer, Müffe für Elektro- Heizstab, Magnesiumanode*.
*Optional kann eine Titananode verwendet werden.
- Material: S235JR
- Schweißen: automatisches Schweißen
- Schutz: hochwertige Emaillierung und Schutzanoden
- Maximaler Betriebsdruck des Speichers: 10 bar
- Maximaler Prüfdruck: 15 bar
- Maximale Betriebstemperatur: 95ºC
- Isolierung: 50 mm dicker Polyurethanschaum
- Außenmantel: Graue Farbe
- Revisionsöffnung: ø122mm/ø180mm
Technische Daten

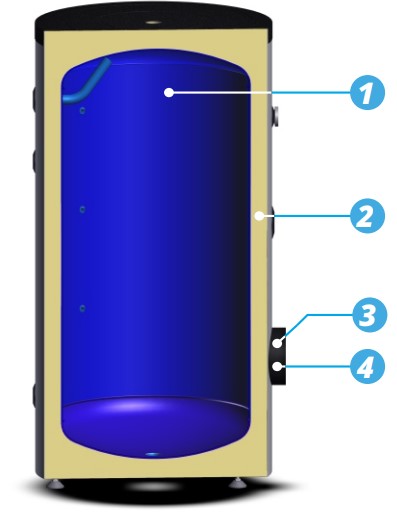

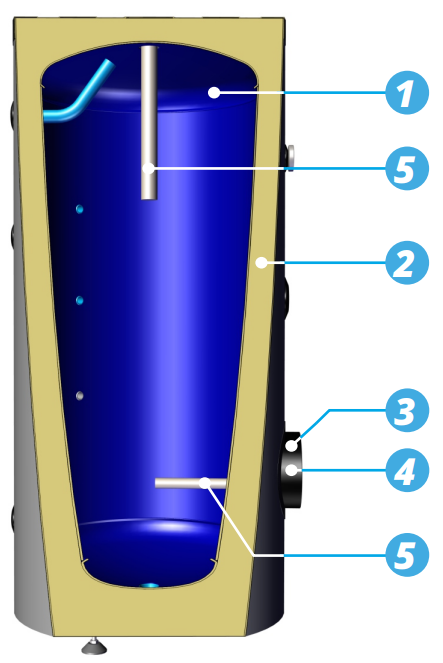

1- Hochwertige Emaille für zuverlässigen Korrosionsschutz
2- PUR-Schaum-Isolierung für hervorragende Wärmedämmung
3- Anschlussstutzen für die Montage eines speziell angepassten UV-20- Desinfektionssystems
4- Revisionsöffnung für eine einfache Reinigung, Installationsmöglichkeit eines Heizstabs

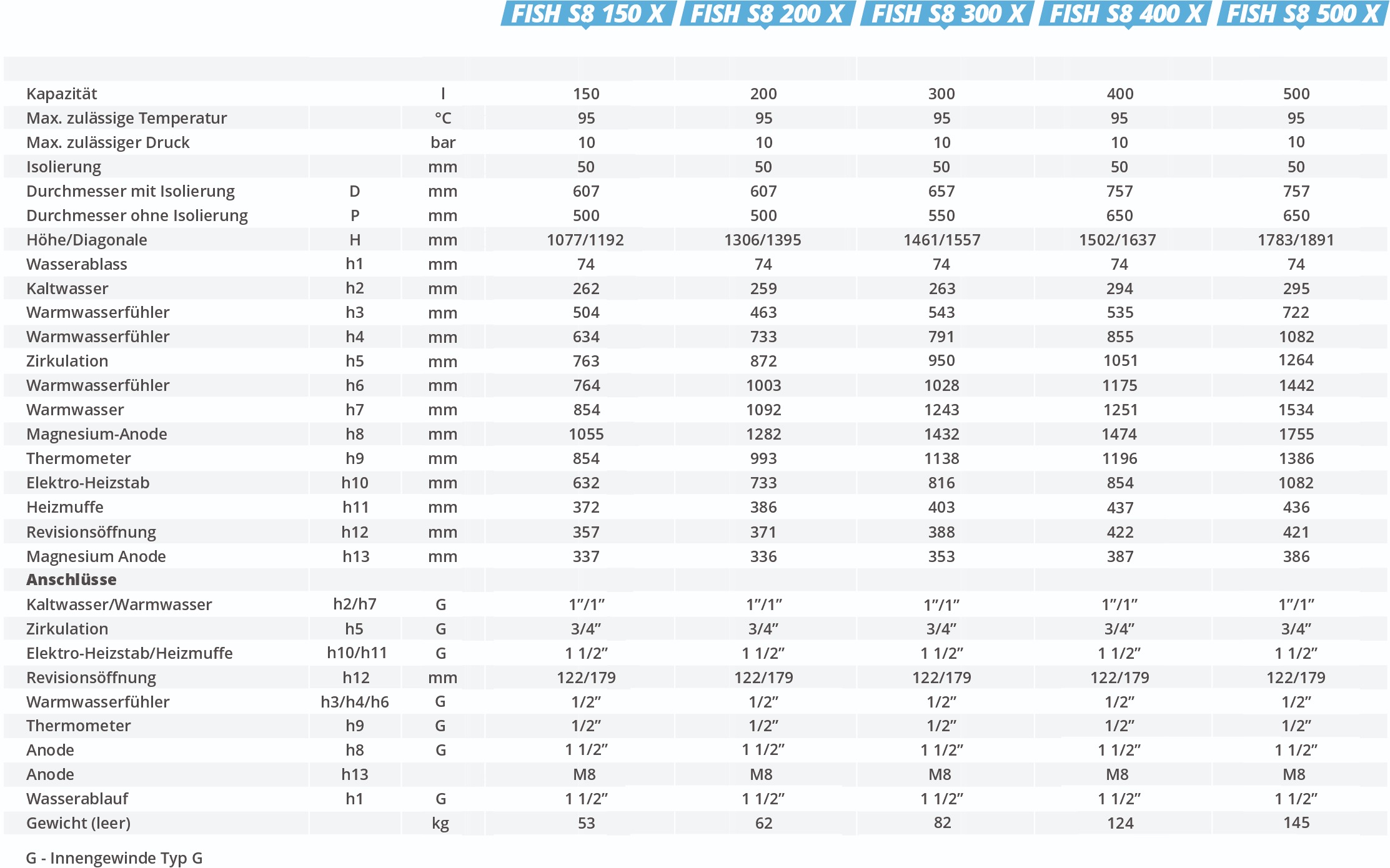

FISH S8 200 X | FISH S8 300 X | FISH S8 400 X | FISH S8 500 X | |||
| Kapazität | L | 200 | 300 | 400 | 500 | |
| Max. zulässige Temp. | °C | 95 | 95 | 95 | 95 | |
| Max. zulässiger Druck | bar | 10 | 10 | 10 | 10 | |
| Isolierung | mm | 50 | 50 | 50 | 50 | |

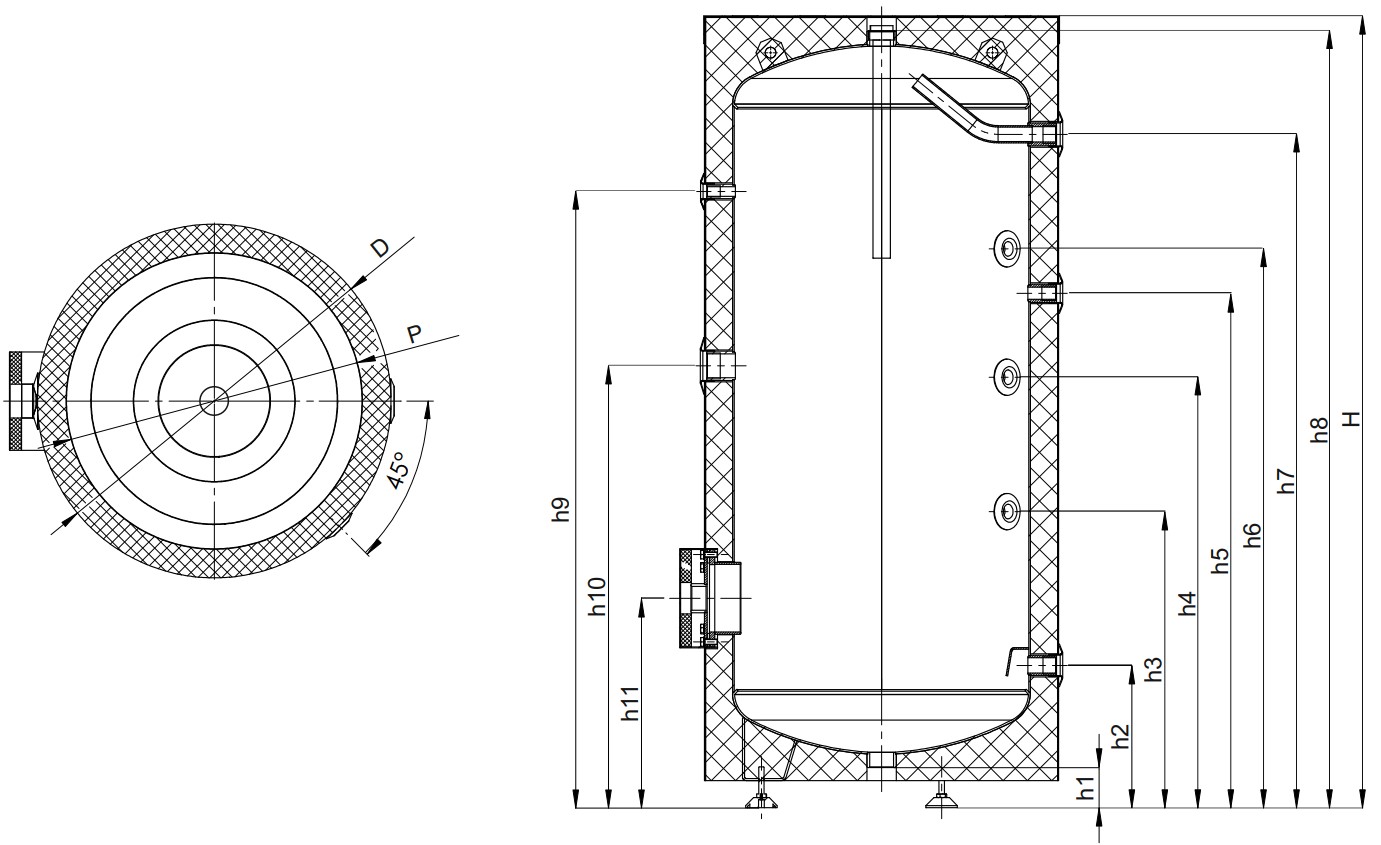

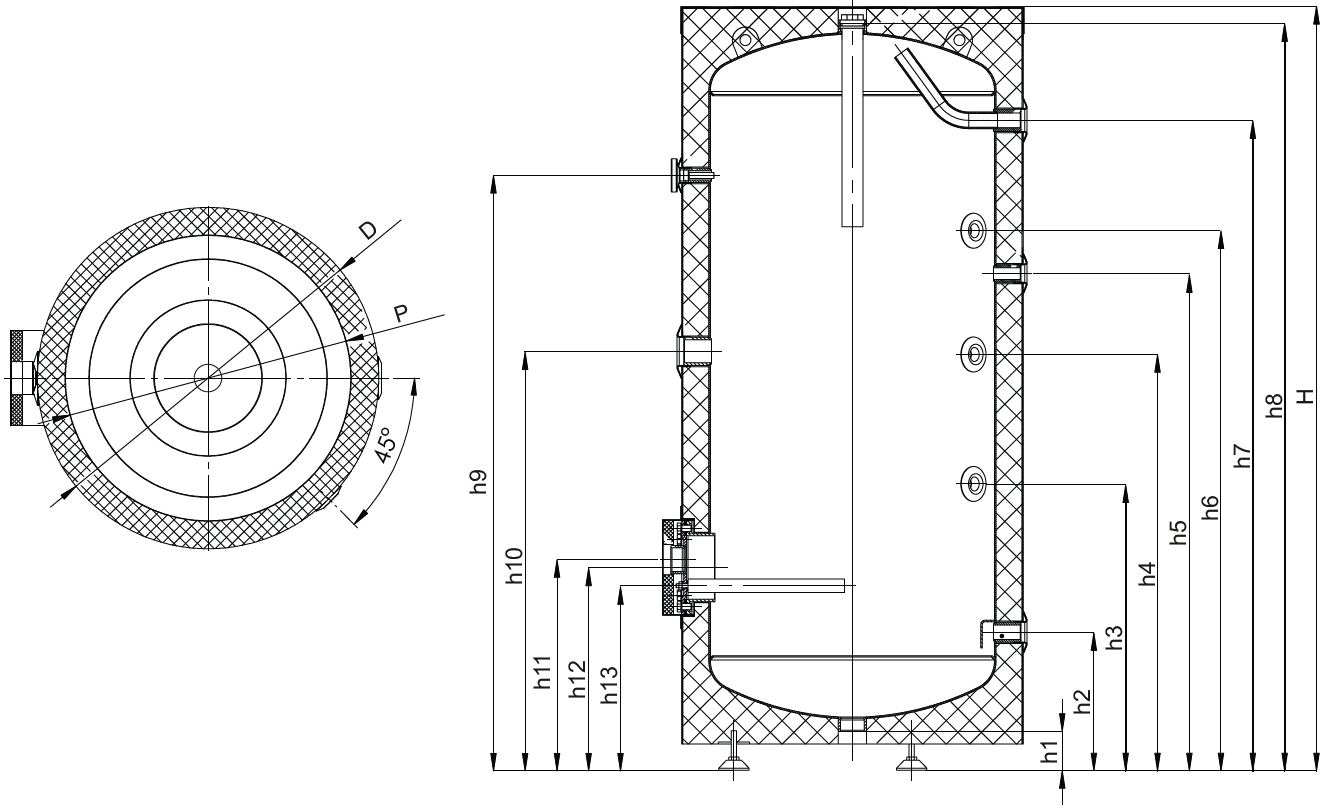

Durchmesser mit Isolierung | D | mm | 607 | 657 | 757 | 757 |
Speicher Durchmesser (ohne Isolierung) | P | mm | 500 | 550 | 650 | 650 |
| Höhe/Diagonale | H | mm | 1306/1395 | 1461/1557 | 1502/1637 | 1783/1891 |
| Wasserablauf | h1 | mm | 74 | 74 | 74 | 74 |
| Kaltwasser | h2 | mm | 259 | 263 | 294 | 295 |
| Brauchwassersensor | h3 | mm | 463 | 543 | 535 | 722 |
| Brauchwassersensor | h4 | mm | 733 | 791 | 855 | 1082 |
| Zirkulation | h5 | mm | 872 | 950 | 1051 | 1264 |
| Brauchwassersensor | h6 | mm | 1003 | 1028 | 1175 | 1442 |
| Warmwasser | h7 | mm | 1092 | 1243 | 1251 | 1534 |
| Magnesium-Anode | h8 | mm | 1282 | 1432 | 1474 | 1755 |
| Thermometer | h9 | mm | 993 | 1138 | 1196 | 1386 |
| Elektro-Heizstab | h10 | mm | 733 | 816 | 854 | 1082 |
Inspektionsöffnung/ Heizmuffe | h11 | mm | 368 | 387 | 422 | 418 |
| Anschlüsse | ||||||
| Kaltwasser/Warmwasser | h2/h7 | Rp | 1”/1” | 1”/1” | 1”/1” | 1”/1” |
| Zirkulation | h5 | Rp | 3/4” | 3/4” | 3/4” | 3/4” |
| Elektro-Heizstab | h10/h11 | Rp | 1 1/2” | 1 1/2” | 1 1/2” | 1 1/2” |
| Revisionsöffnung | h11 | mm | 125/180 | 125/180 | 125/180 | 125/180 |
| Brauchwassersensor | h3/h4/h6 | Rp | 1/2” | 1/2” | 1/2” | 1/2” |
| Thermometer | h9 | Rp | 1/2” | 1/2” | 1/2” | 1/2” |
| Anode | h18 | Rp | 1 1/2” | 1 1/2” | 1 1/2” | 1 1/2” |
| Wasserablauf | h1 | Rp | 1 1/2” | 1 1/2” | 1 1/2” | 1 1/2” |
| Gewicht (leer) | kg | 66 | 81 | 121 | 142 |
R - Außengewinde, Rp - Innengewinde
