für Brauchwasser Zirkulations-Set
Systemkomponenten
Alles Systemkomponenten
Verwendung
Das Gerät ist für Brauchwassersysteme mit einem Hygienespeicher mit einer Edelstahl-Wärmetauscher und einer Umwälzpumpe konzipiert. Das Set enthält ein Mischventil mit Temperatur - einstellmöglichkeit.
Funktion

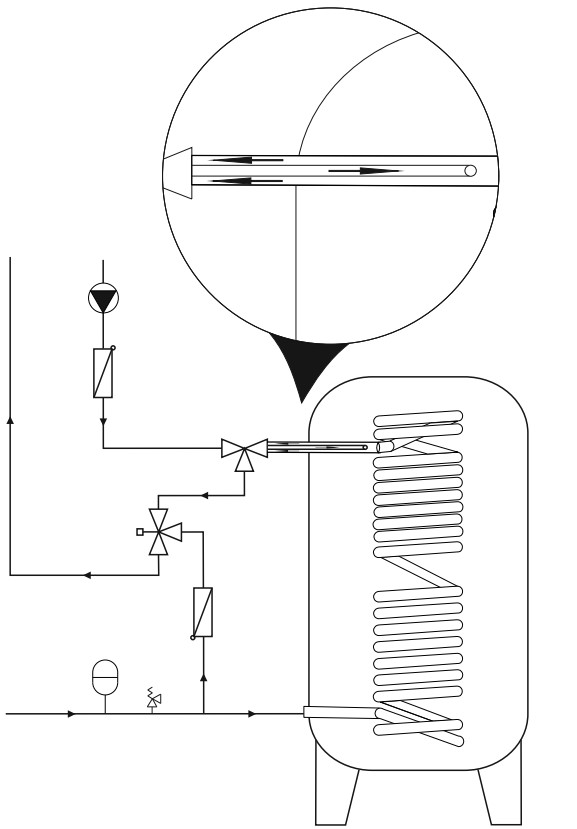

Das Zirkulationsset arbeitet durch die Versorgung der Verbrauchsstelle mit Brauchwasser übereinen Zirkulationskreislauf. Das Brauchwasser wird mit dem Warmwasser in den Dreiwegestück am Speicherauslauf vermischt und dann durch ein auf die eingestellte Temperatur eingestelltes Thermostatventil mit kaltem Brauchwasser gemischt.
Montage
Das Zirkulationsset muss vor dem Einbau gespült werden. Das Zirkulationsset wird direkt an das Warmwasser aus dem Speicher angeschlossen. Bei der Installation des Zirkulationssets sind die geltenden Vorschriften, Normen und Richtlinien zu beachten.
Technische Daten
| Max. Temp | 90°C |
| Max. Betriebsdruck | 10 bar |
| Max. Differenzdruck | 3 bar |
| Einstellbereich | von 35°C bis zu 60°C |
| Anschluss | AG ¾" |
| Anschluss - Zirkulation | AG ½" |
| Anschluss | AG 1” |
| Material | Messing und Edelstahl |

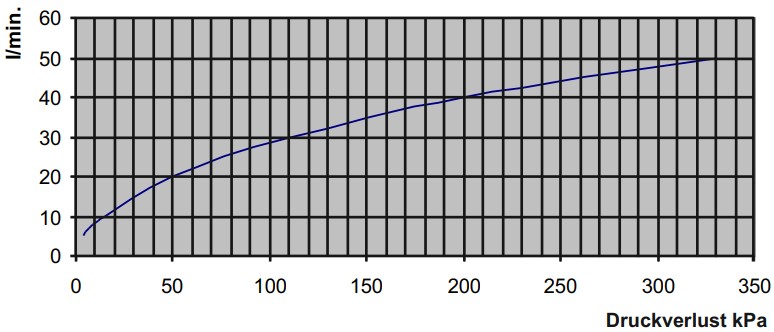

Druckverlust-Diagramm
Druckverlust zwischen Warmwasser und Mischwasser wird bei 65°C gemessen, Warmwassertemperatur: 80°C, Kaltwassertemperatur: 10°C.
