Verteiler 125 Verteiler für ZH
Systemkomponenten
Alles Systemkomponenten
Die Verteiler sind für den Einsatz in Zentralheizungs-Anlagen mit Heizkörpern, Fußbodenheizung und Mischsystem konzipiert.
Das Gerät ermöglicht die Verteilung des Heizwassers auf zwei oder drei unabhängige Kreise. Die angewandte Befestigung ermöglicht eine einfache und schnelle Montage des Verteilers an der Wand.
Technische Daten

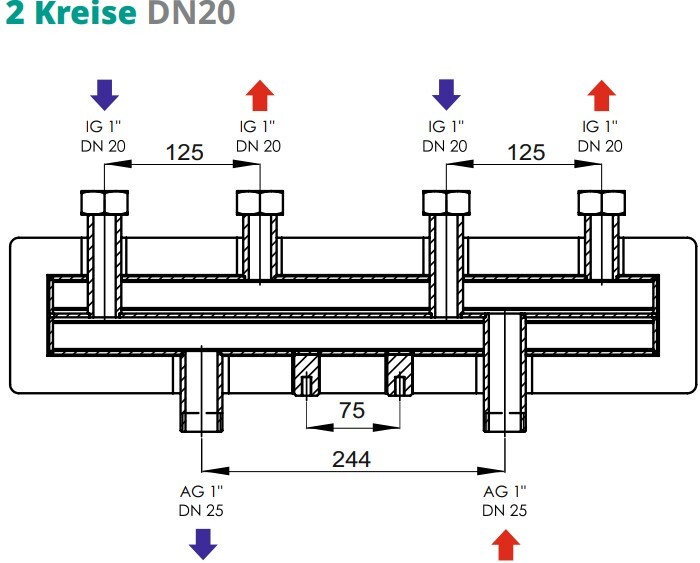

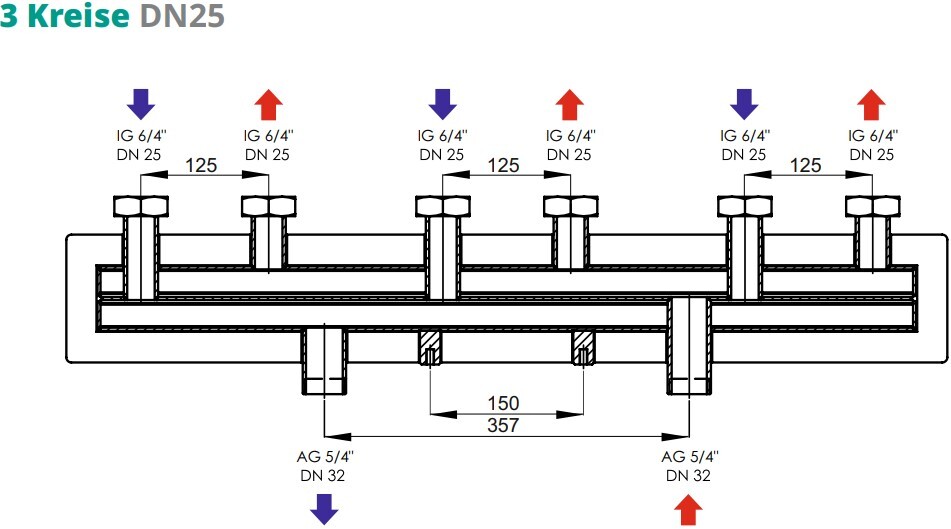

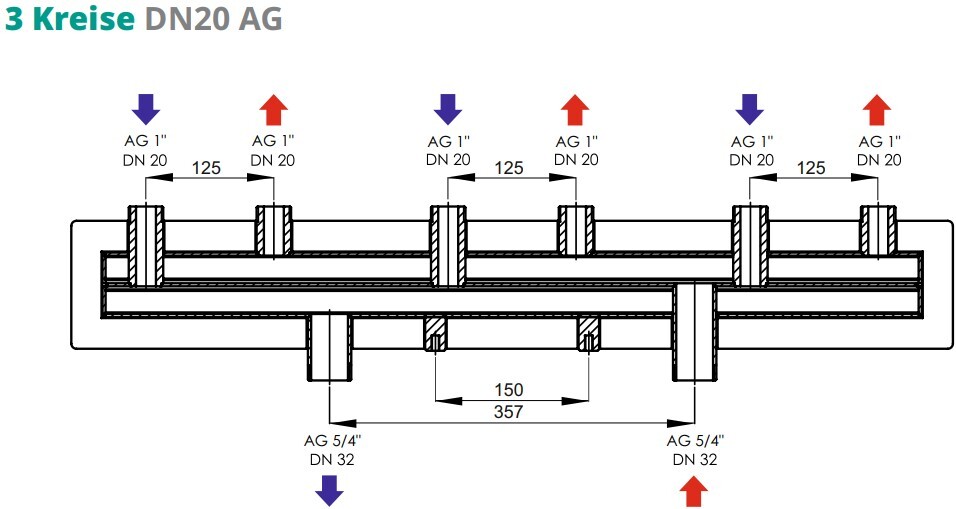

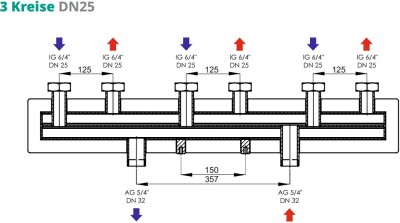

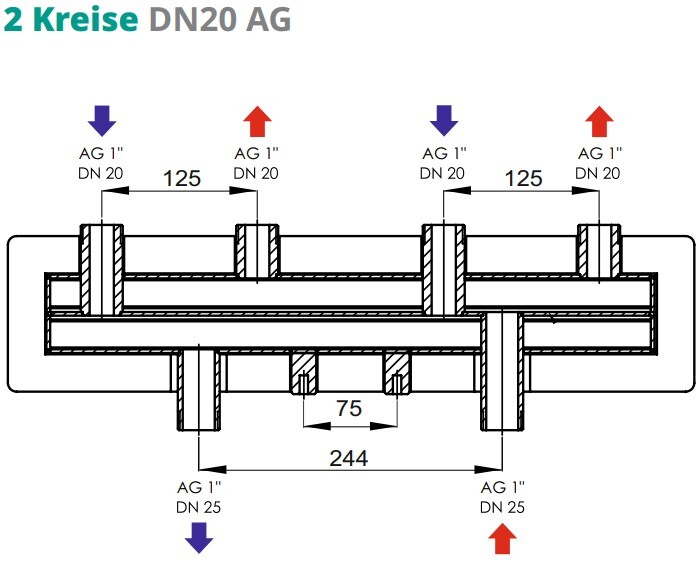

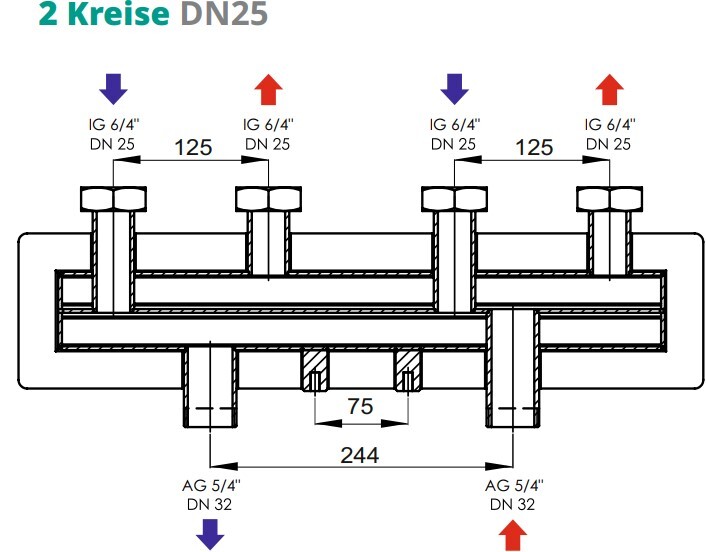

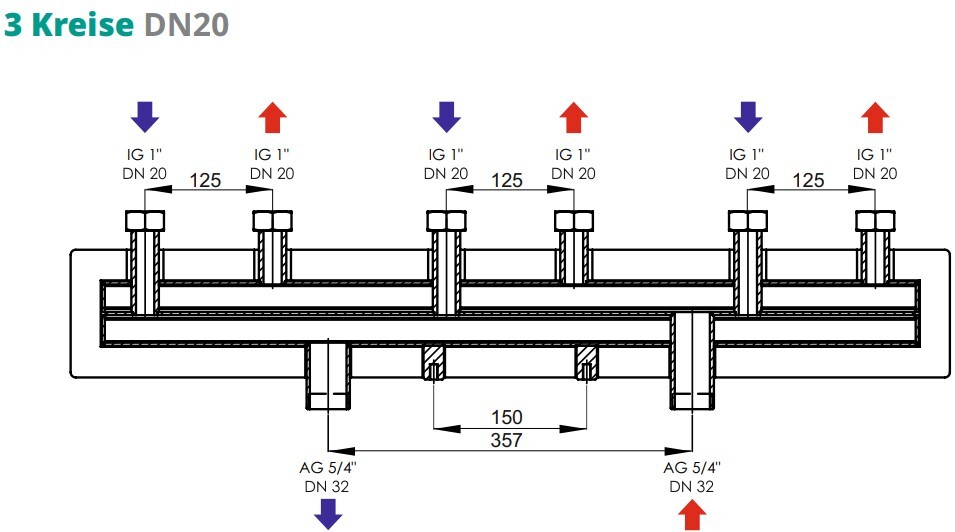

| 2 Kreise DN20 | 2 Kreise DN25 | 3 Kreise DN20 | 3 Kreise DN25 | 2 Kreise DN20 AG | 3 Kreise DN20 AG | |
| Material des Verteilers | Stahl | Stahl | ||||
| Mutter | Messing | - | - | |||
| Isolierung | EPP 30mm dick | EPP 30mm dick | ||||
| Befestigung | M8 | M8 | ||||
| Abmessungen [mm] (H/T/B) | 193/137/552 | 193/137/552 | 193/140/862 | 193/140/862 | 170/140/552 | 170/140/862 |
| Gewicht [kg] | 5,76 | 6,05 | 8,44 | 8,49 | 5,7 | 8,9 |
| Max. Betriebstemperatur | 110°C | 110°C | ||||
| Max. Betriebsdruck | 6 bar | 6 bar | ||||
| Max. Leistung (ΔT=20K) [kW] | 29 | 54 | 54 | 54 | 29 | 54 |
| Max. Durchfluss [m /h] | 1,2 | 2,3 | 2,3 | 2,3 | 1,2 | 2,3 |
| ANSCHLÜSSE | ||||||
| Kesselseite | AG 1" | AG 5/4" | AG 5/4" | AG 5/4" | AG 1" | AG 5/4" |
| Heizkreisseite | IG 1" | IG 6/4" | IG 1" | IG 6/4" | AG 1" | AG 1" |
