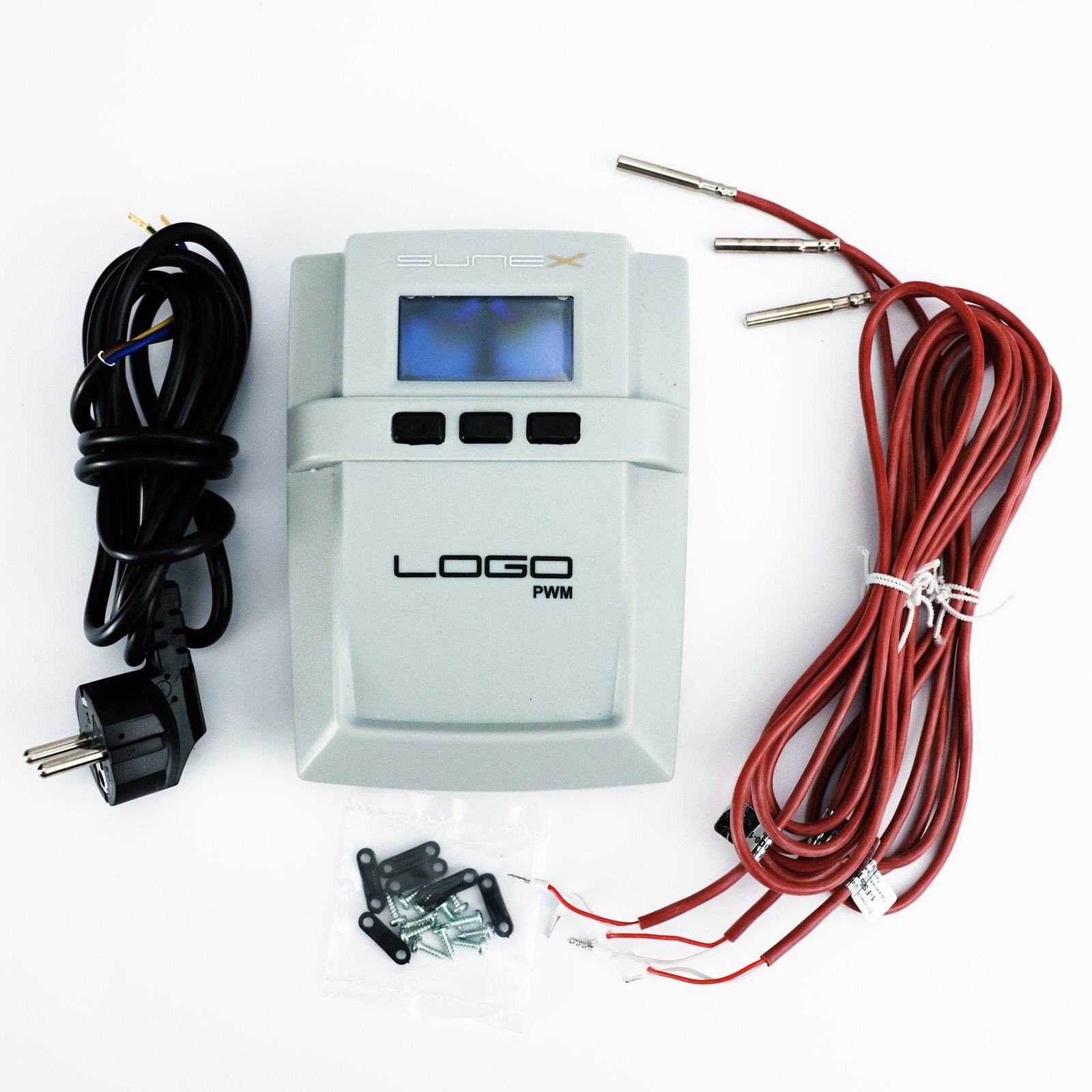

Der Logo-Regler in der PWM-Version wurde als Steuerelement für einfache und komplexe Solaranlagen entwickelt, kann aber dank seinem Funktionsprinzip, das auf der Messung der Quelle- Empfänger-Temperatur basiert, als Universalregler in Heizungsanlagen eingesetzt werden.

Dadurch ist es möglich, ihn mit verschiedenen Wärmequellen und -empfängern wie Herden, Kaminen oder Schwimmbädern zu verbinden. Dank der Verwendung des PWM-Signals zur Steuerung der Pumpe ermöglicht das Gerät eine stufenlose Regulierung ihrer Arbeit und macht das System energiesparend, indem es den Stromverbrauch der Pumpe reduziert.

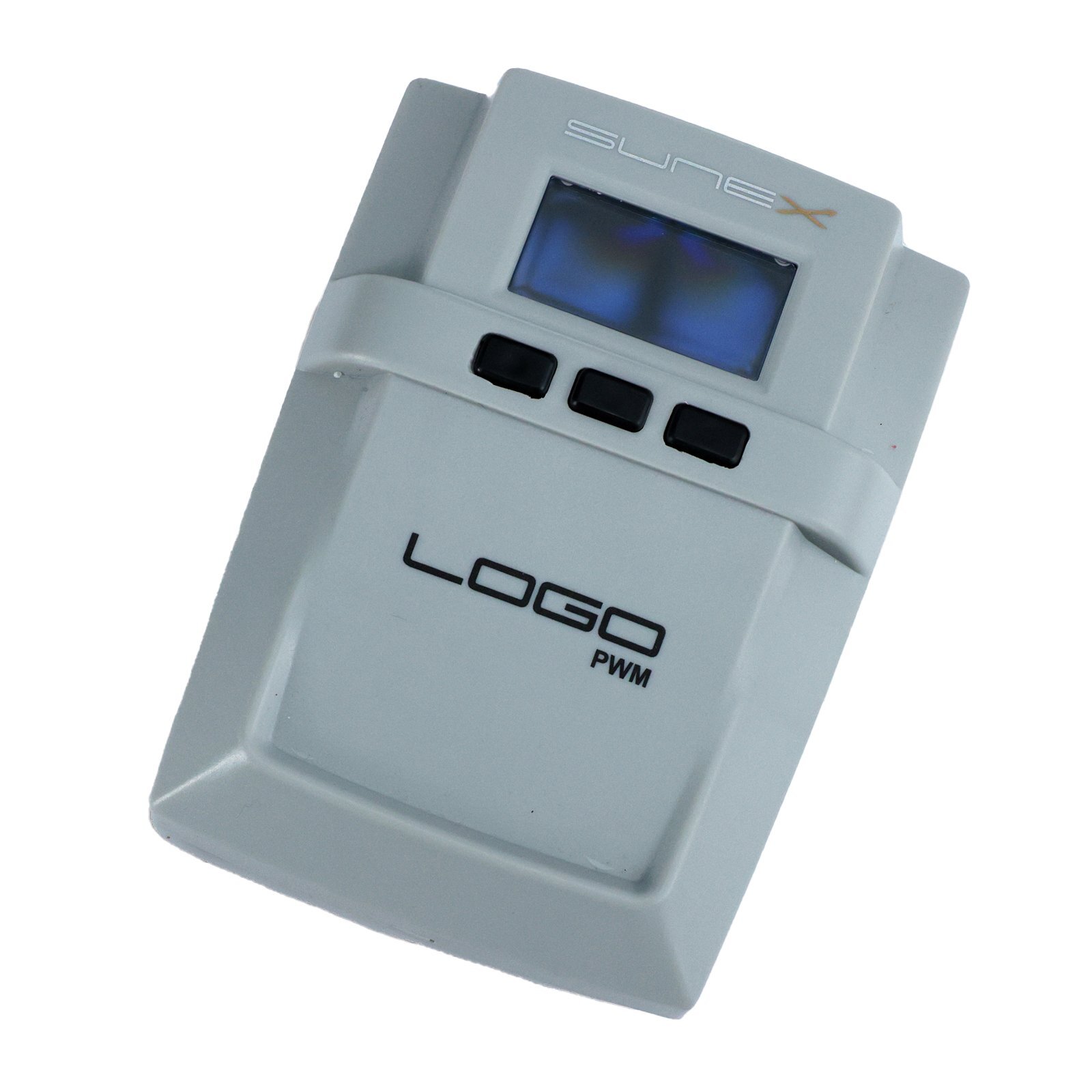

Das Steuergerät ist benutzerfreundlich, u.a. durch den Einsatz eines großen grafischen LCD-Displays, das eine klare und aktuelle Überwachung des Betriebs der gesamten Anlage ermöglicht, sowie durch eine durchdachte und leicht verständliche Benutzeroberfläche. Der Regler verfügt über eine breite Basis von Installationsvarianten, so dass die Anpassung an die Solaranlage des Kunden in den meisten Fällen einfach und schnell möglich ist. Das eingebaute Stromversorgungs-Backup-System ermöglicht es dem Gerät, alle Einstellungen auch nach einem Stromausfall zu speichern, und die Verwendung spezieller Algorithmen für die Probenahme und den Schutz des Kollektors bedeutet, dass die Anlage frei von potenziellen Ausfällen ist und somit eine längere Lebensdauer hat.

Eine innovative Funktion ist die "ECO"-Option, die eine maximale Nutzung der Sonneneinstrahlung ermöglicht, ohne dass das Systemwasser unnötig mit Strom aufgeheizt wird. Das durchdachte Gehäuse des Reglers ermöglicht eine einfache Montage und den Anschluss von Kabeln und bietet Schutz vor äußeren Schäden. Darüber hinaus kann der Regler in eine kompakte Pumpengruppe eingebaut werden. Bei Verwendung eines PWM-Reglers ist es nicht erforderlich, die Durchflussmenge z. B. mit einem Rotameter einzustellen.

Optionen und Funktionen

  • die sparsame Arbeitsweise des elektrischen Heizstabs,
  • Stufenlose Pumpensteuerung mit PWM,

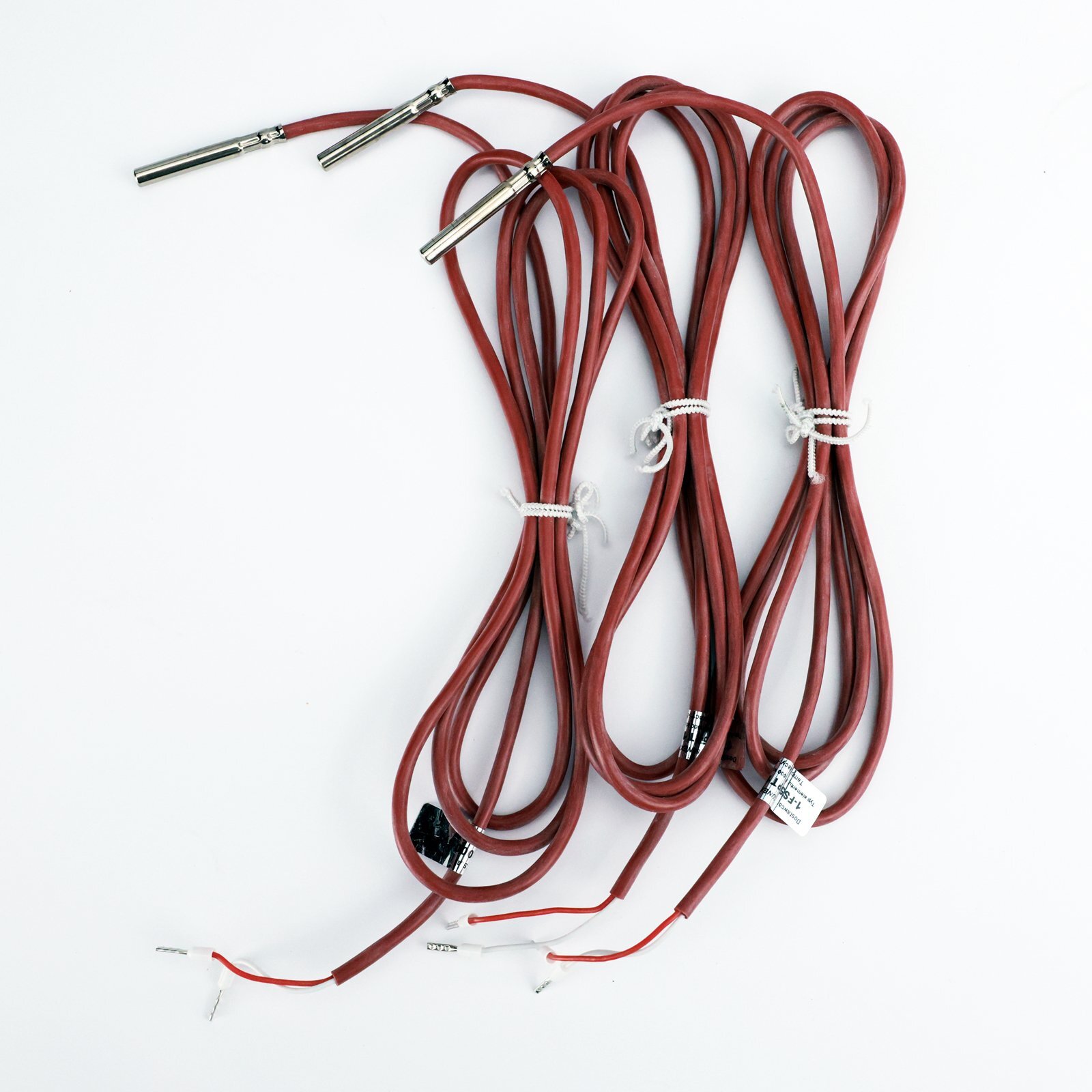

  • 3 PT 1000-Sensoreingänge,
  • Anzeige der aktuellen Messwerte,
  • Speicher der Steuerung-Einstellungen,
  • reversible Kühlfunktion (Urlaubsfunktion),
  • 5 hydraulische Grundvarianten zur Auswahl,
  • Möglichkeit, den Betrieb des elektrischen Heizstabs einzustellen,
  • der Temperatursensor kann kalibriert werden.

Mögliche Anwendungen - Beispieldiagramme

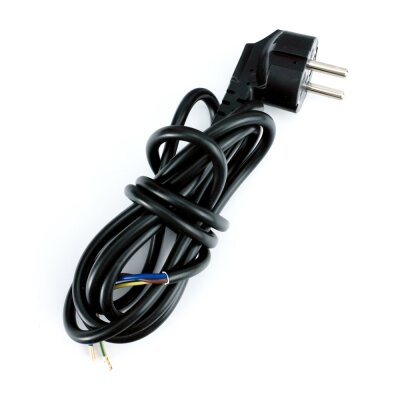

Der Ausgang des Reglers OUT1 ist für den Anschluss der 230VAC Stromversorgung an Pumpen mit PWM-Signal vorgesehen. Die von diesem Ausgang versorgte und durch PWM-Signal gesteuerte Pumpe arbeitet mit einstellbarer Drehzahl. Der Ausgang OUT2 ist für den Anschluss einer beliebigen 230VAC Last mit einer maximalen Leistung von 120W ausgelegt. Für Lasten mit starken induktiven Eigenschaften ist es ratsam, eine zusätzliche Löschanlage RC zu verwenden.
