Vakuum-Kollektoren HP30
Sonnenkollektoren
Vakuumröhren-Kollektoren
Die HP Solarkollektoren werden mit der HEAT PIPE Technologie hergestellt, die eine hohe Zuverlässigkeit garantiert, auch bei langen Stillstandszeiten der Anlage und bei hoher Einstrahlung. Die Verwendung von Hochleistungskollektoren bietet ein hohes Maß an Heizungsunterstützung, da Im Sommer kein Überhitzen wie bei herkömmlichen Kollektoren auftritt.
Innovative Kollektorrahmenkonstruktion
- Hochwertige Röhren aus Borosilikatglas mit geringem Silizium- und Eisenoxidgehalt, 2 mm dick.
- Die Sammelrohre sind durch Mineralwolle in einem schwarzen Aluminiumgehäuse geschützt, das einen maximalen Schutz gegen Wettereinflüsse bietet.
- Der Kollektor wird in Teilen zur Selbstmontage am Standort des Daches oder der Baustelle geliefert, was die Transportkosten so weit wie möglich reduziert und die Montage schneller und einfacher macht.
- Hoher Wirkungsgrad durch das kathodische Sputtern einer hochselektiven Kupferschicht auf das Glas.
- Die HEAT PIPE-Technologie ermöglicht den schnellen Austausch von Glasrohren ohne Entleerung des Systems.
- Das Vakuumisolationsmaterial bietet maximalen Schutz vor Wärmeverlust.
- Die Tragkonstruktion aus Edelstahl garantiert eine maximale Lebensdauer.
- Kupferrohre sorgen für maximale Energieausbeute
Verbindungssätze
für HP-Kollektoren:
- Winkelanschluss Ø 22 x ¾”
- Kupplung mit Tauchhülse und Handentlüftung Ø 22 x ¾”
- Klemmring-Doppelverschraubung Ø 22
Technische Daten
| Anzahl der Vakuumröhren: | 30 |
| Durchmesser der Vakuumröhre: | 58 mm |
| Wandstärke: | 2 mm |
| Gesamtfläche | 4,89 m2 |
| Aperturbereich: | 3,57m2 |
| Höhe/ Breite /Tiefe: | 199 / 245,5 / 18,2 cm |
| Durchmesser des Anschlusses: | 22 m |
| Optischer Wirkungsgrad des Absorbers: | 60 % |
| Verlust a1 von Absorber | 1,84 W/m K |
| Verlust a2 von Absorber | 0,01 W/m2K2 |
| Absorptionskoeffizient: | > 0,93 |
| Emissionsfaktor | < 0,08 |
| Gewicht | 105,4 kg |
| Zulässiger Kollektorwinkel | 15 - 50° |
| Stillstandstemperatur | 220°C |
| Typ | Kat.-Nr. |
| Kollektor HP22 | 721 310 006 |
| Kollektorspiegel HP22 | 721 310 007 |
| Kollektor HP30 | 721 310 008 |
| Kollektorspiegel HP30 | 721 310 009 |
| ZP für 1 HP22/HP30 Kollektor | 300 010 140 |
| ZP für 2 HP22/HP30 Kollektor | 300 010 240 |
| ZP für 3 HP22/HP30 Kollektor | 300 010 340 |
| ZP für 4 HP22/HP30 Kollektor | 300 010 440 |
| ZP für 5 HP22/HP30 Kollektor | 300 010 540 |
| ZP für 6 HP22 Kollektor | 300 010 640 |
| ZP für 7 HP22 Kollektor | 300 010 740 |

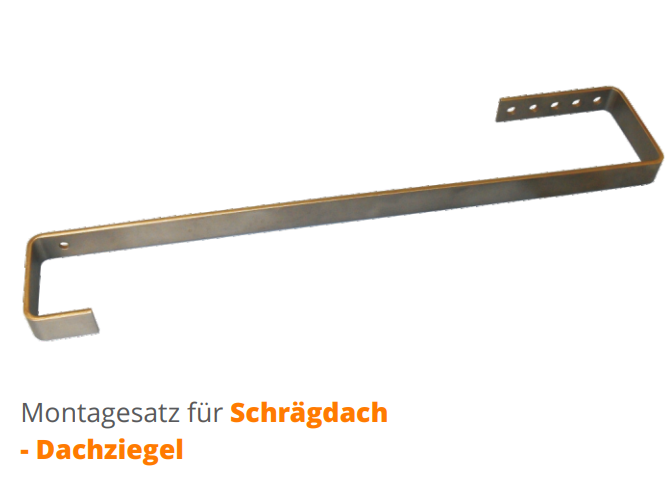

| Montagesatz für Schrägdach 1 Koll. - Dachziegel HP22/HP30 | 650 160 024 |

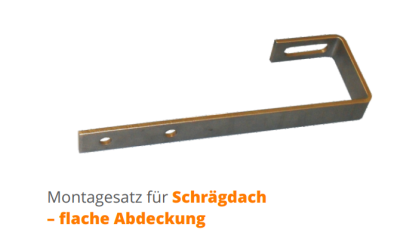

| Montagesatz für Schrägdach 1 Koll. - Bieberschwanzziegel HP22/HP30 | 650 160 025 |

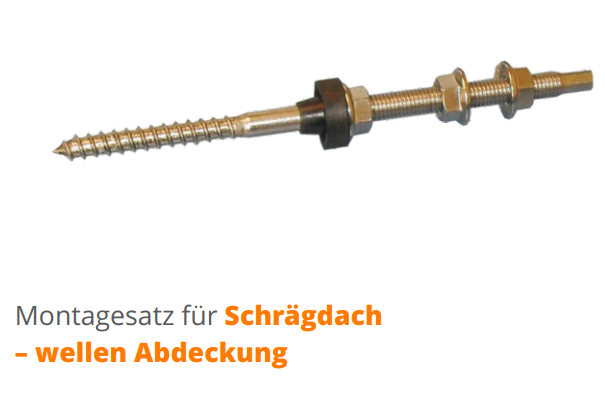

| Montagesatz für Schrägdach 1 Koll. - Wellblech HP22/HP30 | 650 160 026 |

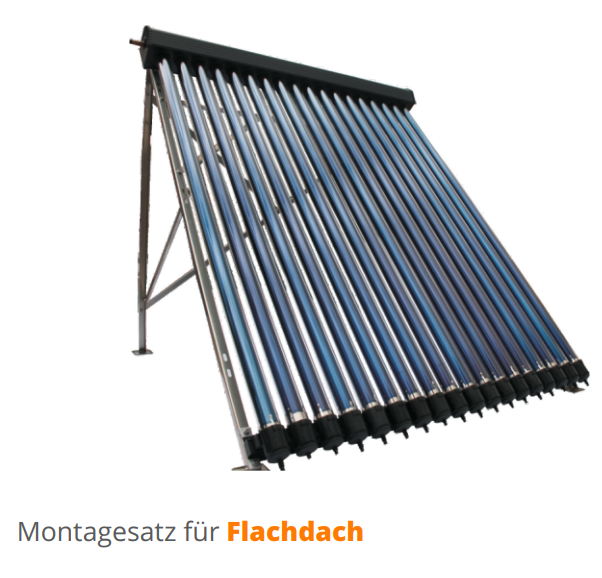

| Montagesatz für Flachdach 1 Koll. HP22 | 650 160 027 |
| Montagesatz für Flachdach 1 Koll. HP30 | 650 160 028 |
