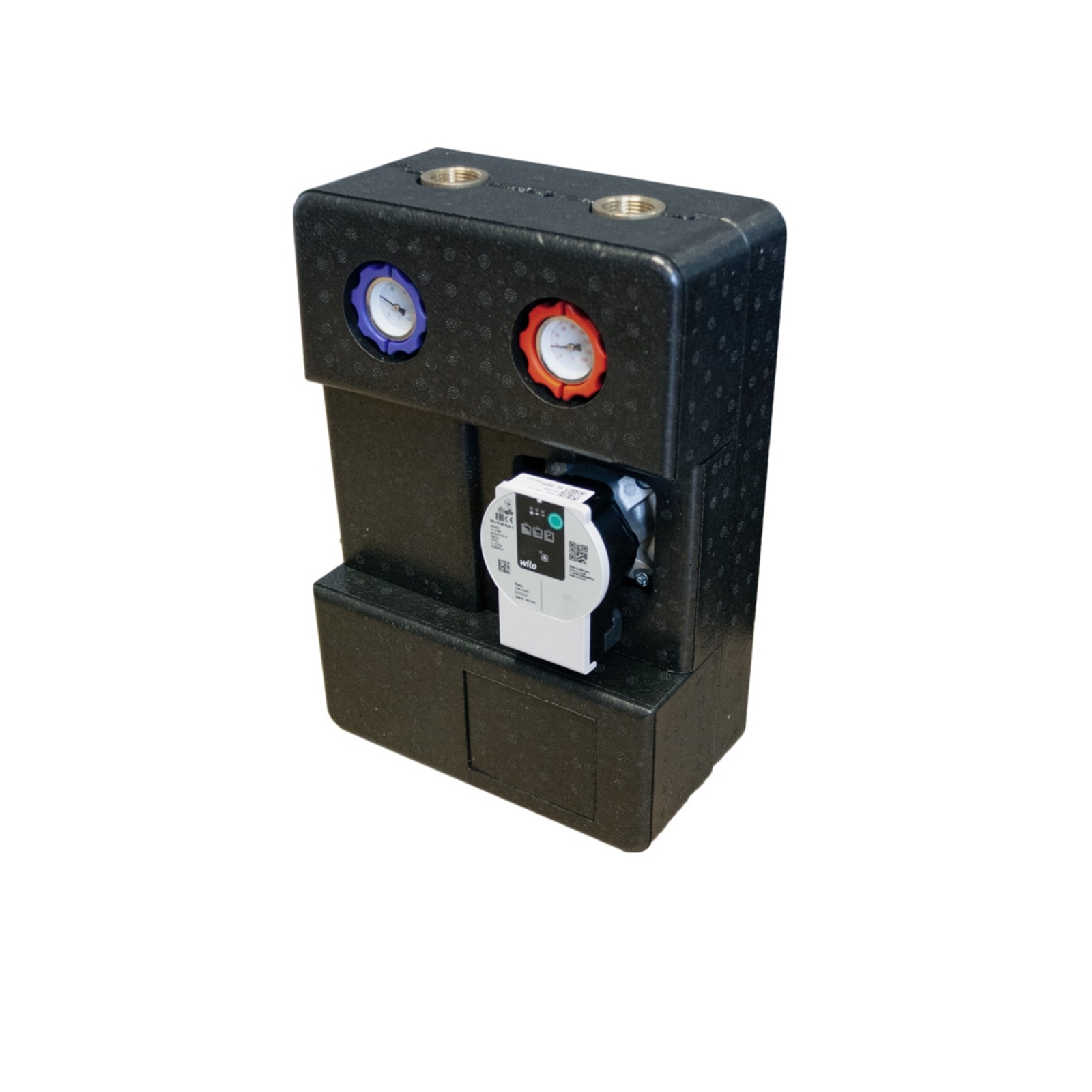

Pumpengruppe mit Dreiwege - Mischventil mit Servomotor GPO S
Pumpengruppen
Heizkreisset
Die Pumpengruppe mit einem Drei-Wege-Mischventil dient zur Erzwingung der Zirkulation des Arbeitsmediums im Zentralheizungs-, Prozesswärme- und Kühlsystem. Die Umwälzpumpe ermöglichen den Betrieb in: Δp-c, Δp-v, konstante Drehzahl.

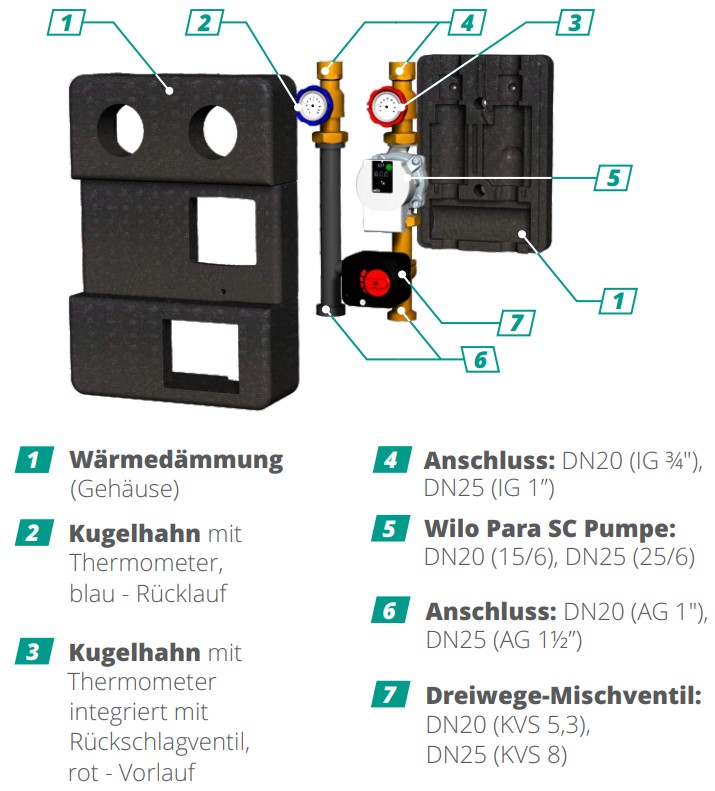

Ausstattung der Pumpengruppe:

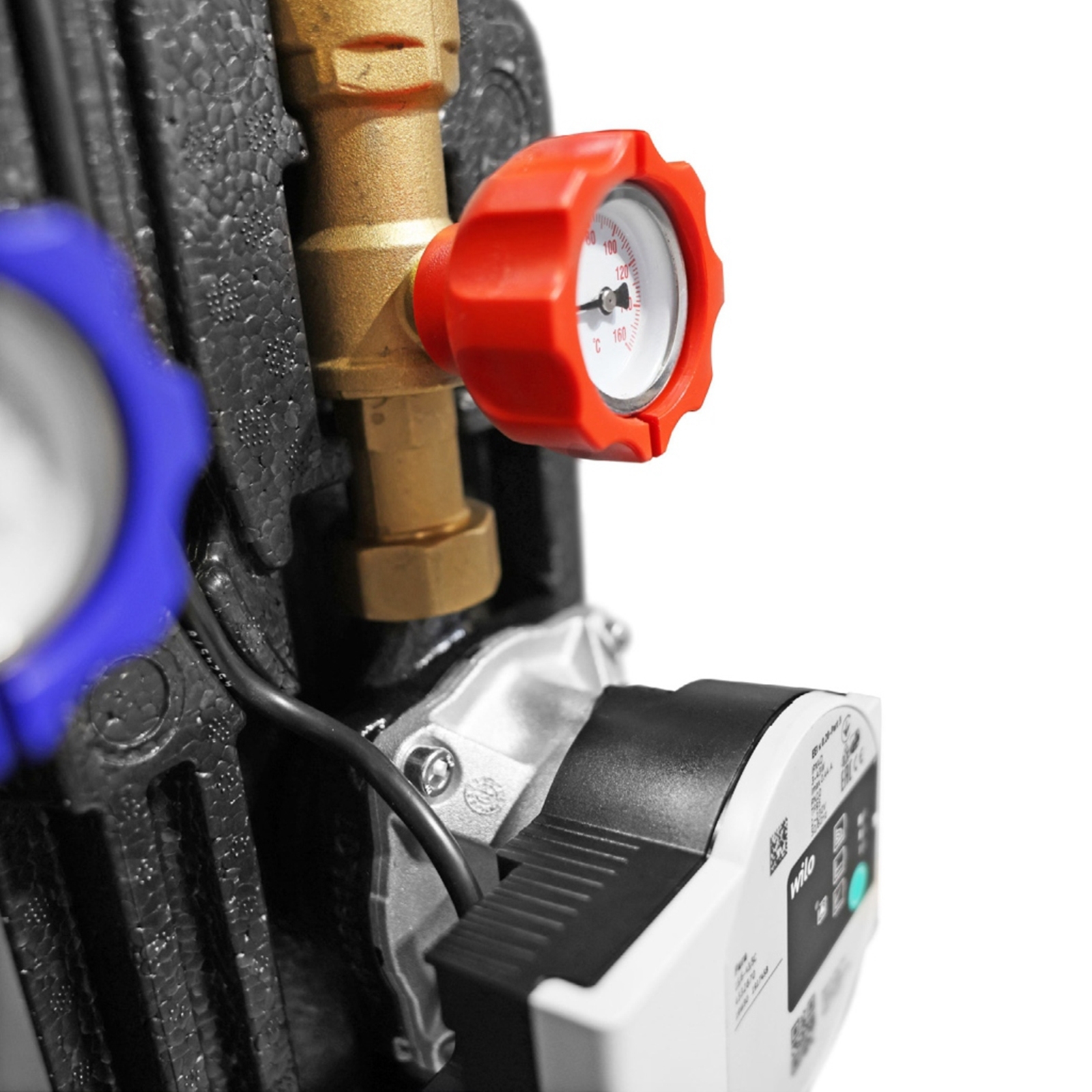

- zwei Kugelabsperrventile mit integrierten Thermometern und ein Rückschlagventil am Vorlauf,
- Umwälzpumpe Wilo Para SC mit 130 mm Abstand,
- Dreiwege-Mischventil mit Servomotor,
- Wärmedämmung.
Technische Daten
GPO S DN 20 | GPO S DN 25 | |
Wilo Para Pumpe | 15/6 SC | 25/6 SC |
Spannung | 1~230V, 50-60Hz | |
Leistung | 3-43W | |
Stromverbrauch | I 0,44A | |
Effizienzverhältnis | EEI ≤ 0,20 | |
Ventilöffnungszeit | 124s | |
Max. Druck | 6 bar | |
Max. Temperatur | 90°C | |
Anschlussabstand | 125mm | |
Abmessungen (L. x B. x H.) | 390x275x140mm | |
Gewicht | 6,5kg | 6,9kg |
Obere Anschlüsse | 2 x IG ¾” | 2 x IG 1” |
Untere Anschlüsse | 2 x AG 1” | 2 x AG 1½” |
Durchflussrate | KVS 5,3 | KVS 8 |
Servomotor | 8Nm | 8Nm |
Hydraulische Eigenschaften
![GPO S](/storage/aab8e63c-e28a-4d5a-96be-dac6555712c0/gpo-s-jpg.webp)

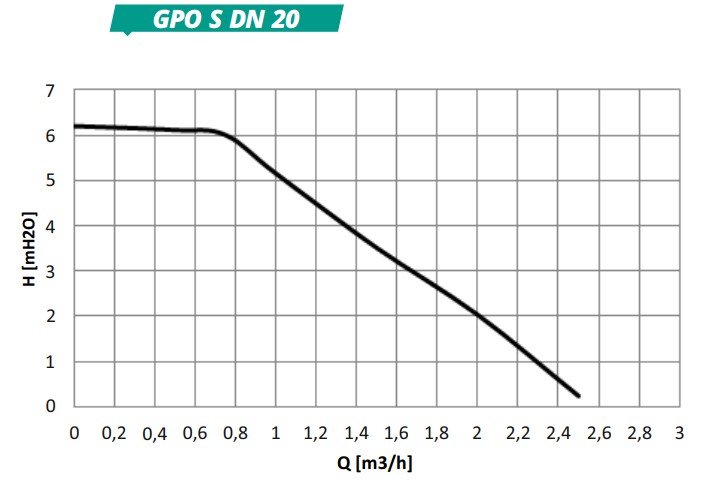

![GPO S DN20](/storage/737a528a-ee25-47cb-b562-b3380badeb02/gpo-s-dn20-jpg.webp)

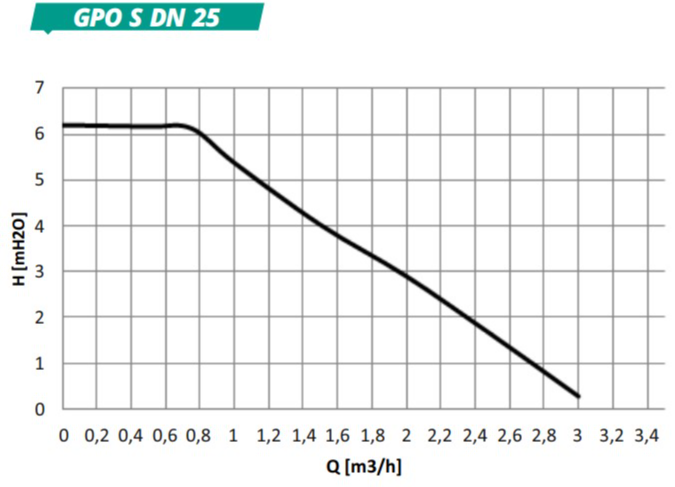

![gpo-s-dn-25-jpg](/storage/0b585fac-e976-46f1-9689-f711d429be67/gpo-s-dn-25-jpg-webp.webp)
