Pumpengruppe mit Dreiwege Mischventil mit Servomotor Hydra GPO S
![GPO S](/storage/51b95dbe-1732-47ee-bea4-aae9635f8fe5/7-png.webp)
Pumpengruppen
Heizkreisset
Die Pumpengruppe mit einem Drei-Wege-Mischventil dient zur Erzwingung der Zirkulation des Arbeitsmediums im Zent ralhei zungs -, Prozes swärme- und Kühl s ys tem. Motorabdeckung aus BMC. Die Umwälzpumpe ermöglichen den Betrieb in: Δp-c, Δp-v, konstante Drehzahl, AUTO-Anpassungsmodus.

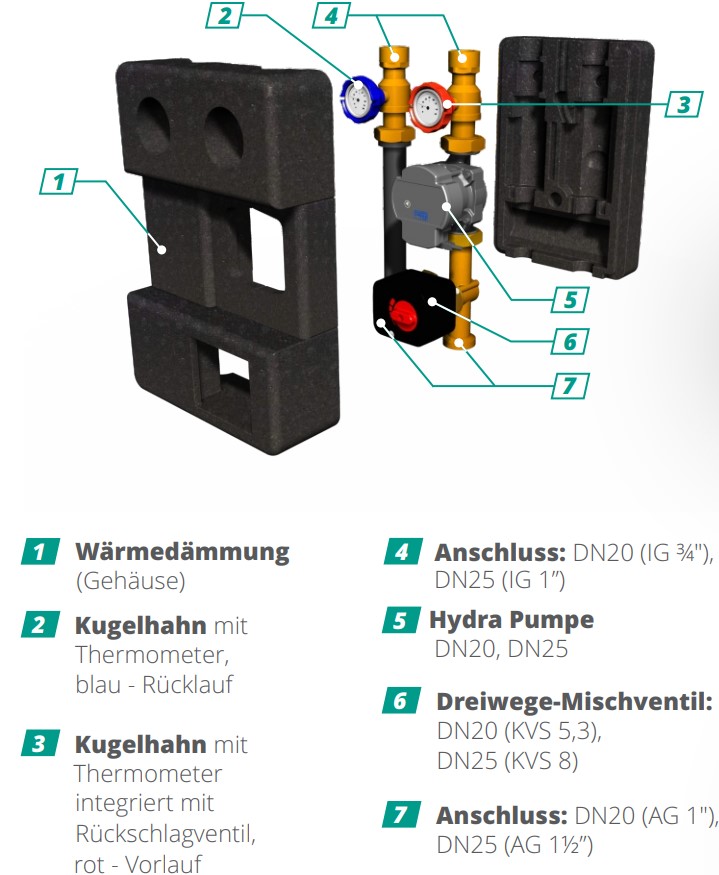

Ausstattung der Pumpengruppe:
- zwei Kugelabsperrventile mit integrierten Thermometern und ein Rückschlagventil am Vorlauf,
- Umwälzpumpe Hydra mit 130 mm Abstand,
- Dreiwege-Mischventil mit Servomotor,
- Wärmedämmung.
Technische Daten
GPO S DN 20 | GPO S DN 25 | |
Hydra Pumpe | GPO 20-6-130 | GPO 25-6-130 |
Spannung | 1~230V, 50-60Hz | |
Maximale Leistungsaufnahme | 65W | |
Maximaler Stromverbrauch | 0,5A | |
Effizienzverhältnis | EEI ≤ 0,20 | |
Ventilöffnungszeit | 124s | |
Max. Druck | 6 bar | |
Max. Temperatur | 90°C | |
Anschlussabstand | 125mm | |
Abmessungen (L. x B. x H.) | 390x275x140mm | |
Gewicht | 6,5kg | 6,9kg |
Obere Anschlüsse | 2 x IG ¾” | 2 x IG 1” |
Untere Anschlüsse | 2 x AG 1” | 2 x AG 1½” |
Durchflussrate | KVS 5,3 | KVS 8 |
Servomotor | 8Nm | 8Nm |

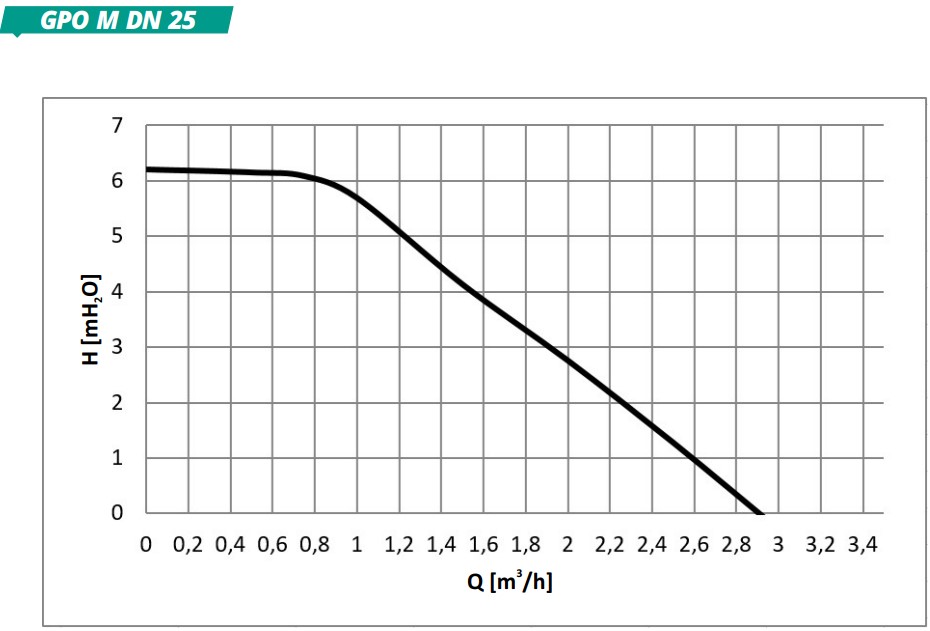

Hydraulische Eigenschaften
![Hydra GPO S](/storage/735c3ca7-1dd1-488f-9750-716478709ddd/hydra-gpo-s-jpg.webp)
![Hydra GPO M DN 20](/storage/405ee476-49e2-4282-b998-eaa21298aced/hydra-gpo-m-dn-20-jpg.webp)
![Hydra GPO M DN 25](/storage/7fc8b1e8-8031-4f33-940f-44a4a99a59c3/hydra-gpo-m-dn-25-jpg.webp)
