Hydraulikmodul Hydra Box
Wärmepumpen
Hydra Box
Integriert und kompakt HYDRAULIKMODUL
| HYDRA BOX PRO 4kW | 440 000 002 |
| HYDRA BOX PRO 6kW | 440 000 003 |
| HYDRA BOX M EVI 4kW | 440 000 011 |
| HYDRA BOX M EVI 6kW | 440 000 012 |

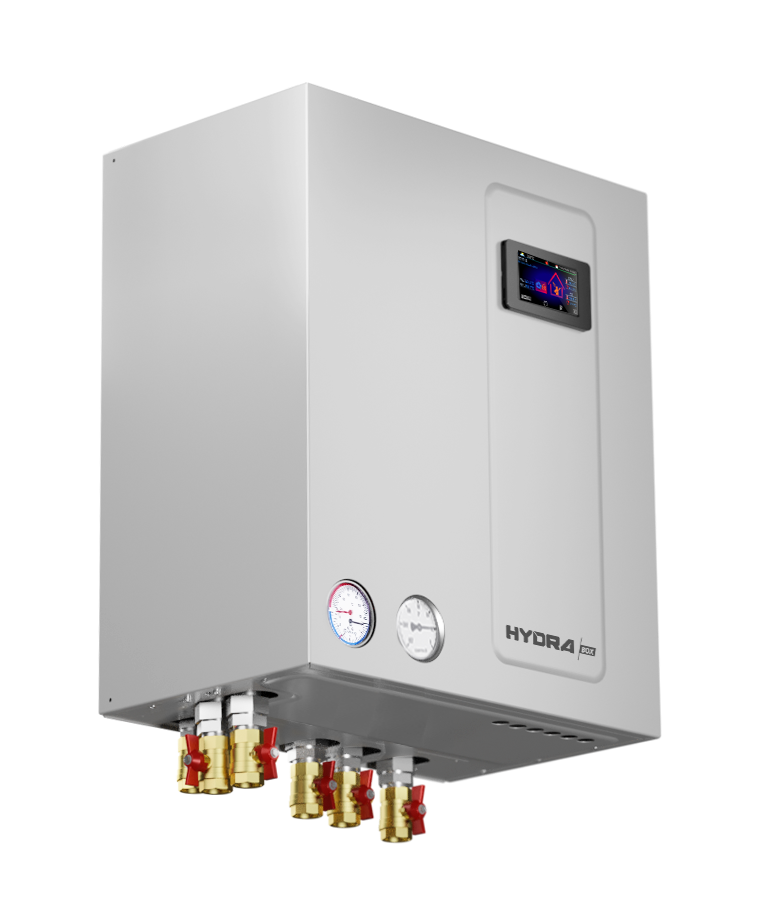

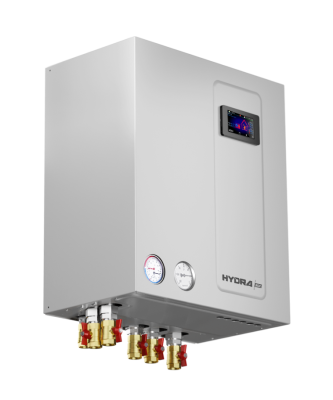

Die Hydra Box ist ein integriertes , kompaktes Unterstützungsmodul für Wärmepumpen. Es enthält alle notwendigen Komponenten für den korrekten und sicheren Betrieb der Wärmepumpe.
Sie wird innerhalb des Gebäudes montiert und beschleunigt die Installation des ganzen Systems. Durch die kompakte Form nimmt die gesamte Anlage weniger
Platz in Anspruch, während sie gleichzeitig einen einfachen Zugang für die Wartung bietet. Die ästhetisch ansprechende Form der Hydra-Box hat die Abmessungen 375x600x825, während das geringe Gewicht des Moduls von 45 kg einen erheblichen Vorteil darstellt. Ein umfangreicher Regler steuert die WärmepumpeunddasgesamteHeizungs - /Brauchwassersystem.
Technische Daten
| 440 000 002 | 440 000 003 | 440 000 011 | 440 000 012 | |
| Anwendungsbeispiel | Nexus M9 PRO Nexus M14 PRO | Nexus M9 PRO Nexus M14 PRO | Nexus M8 EVI Nexus M13 EVI | Nexus M8 EVI Nexus M13 EVI |
| Umwälzpumpe | - | - | Grundfos UPM3L | Grundfos UPM3L |
| Elektroheizstab | 4kW | 6kW | 4kW | 6kW |
| 1- Entlüftung 1/2" | 12- Rücklauf Wärmepumpe 1" |
| 2- Magnetischer Hydrozyklon-Filter | 13- Vorlauf BW 1" |
| 3- Schnellkupplung für Ausdehnungsgefäß | 14- Rücklauf Zentralheizung 1" |
| 4- Sicherheitsventil 3bar | 15- Rücklauf BW 1" |
| 5- Kugelhahn mit Rückschlagventil (zum Befüllen der Anlage | 16- Ablassventil 1/2" |
| 6- Ausdehnungsgefäß 12l | 17- Heizstab 4kW (optional 6kW) |
| 7- Thermometer | 18- Insyg Alfa Steuergerät Schaltkasten |

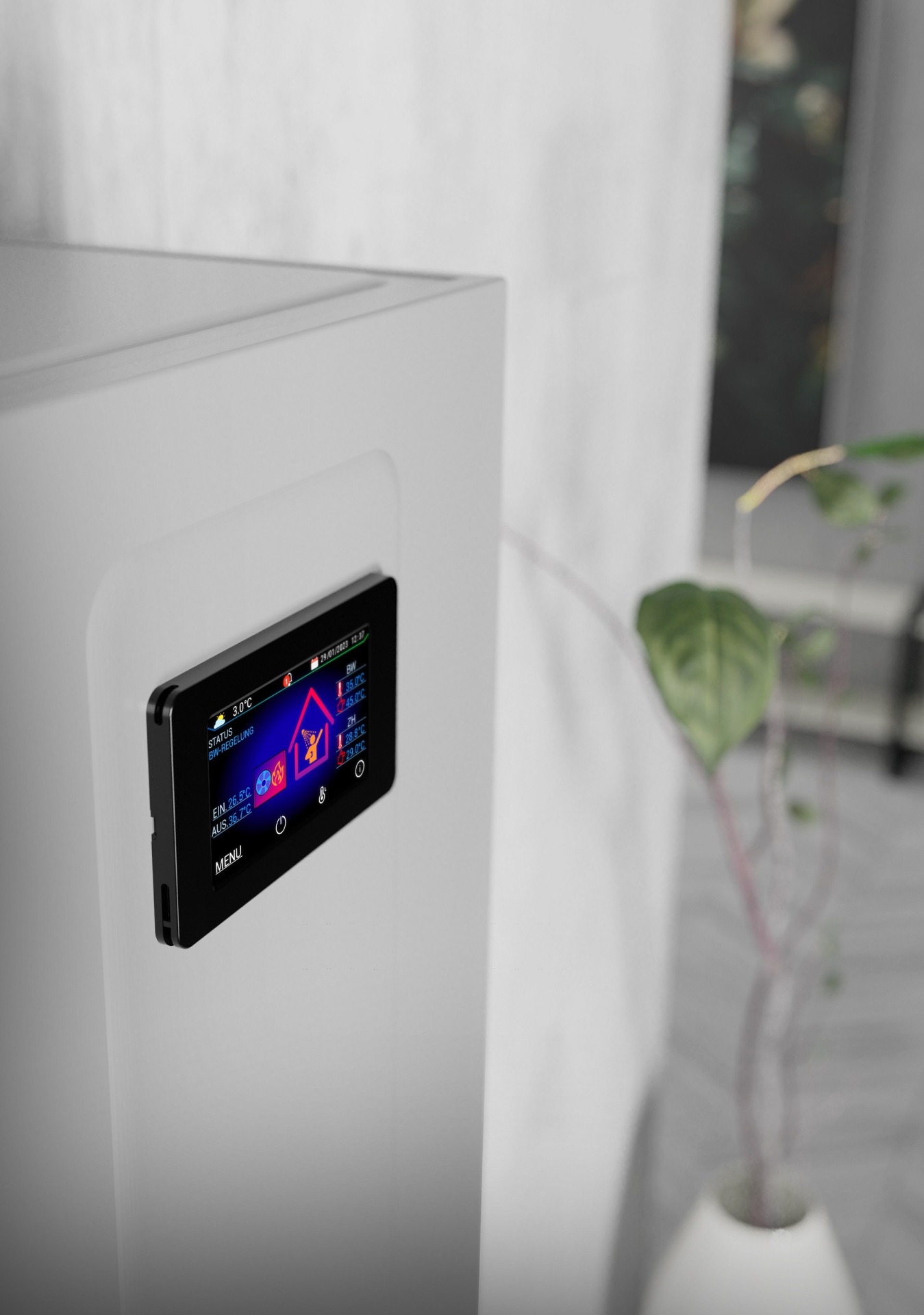

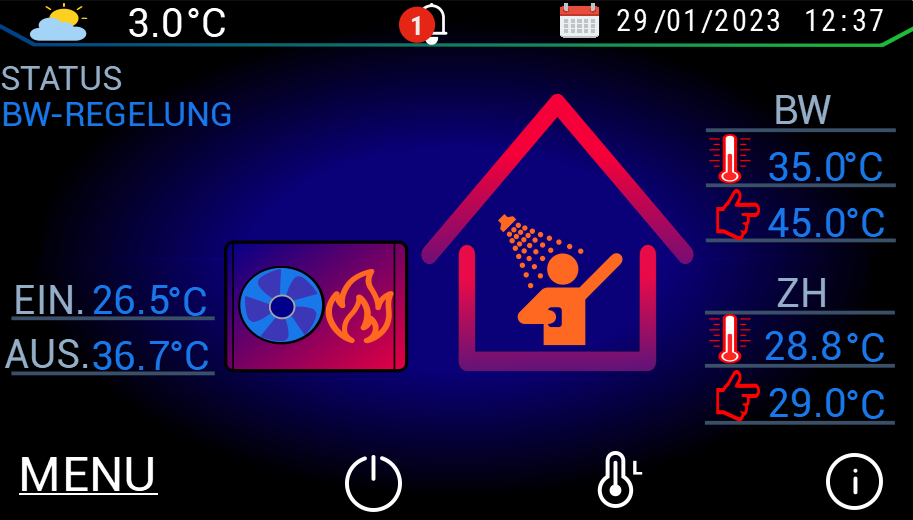

| 8- Thermomanometer | 19- Bedienfeld des Insyg Alfa Steuergeräts mit grafischem Touchscreen |
| 9- Drei-Wege-Zonenventil mit Stellantrieb | 20- Gehäuse |
| 10- Vorlauf Zentralheizung 1" | 21- Grundfos Umwälzpumpe (Version Umwälzpumpe) |
| 11- Vorlauf Wärmepumpe 1" |
