Flachkollektor Basicx 2.85 4C

ri_4

Sonnenkollektoren
Flachkollektor

Thermische Solaranlagen wandeln die Sonnenenergie mit Basicx-Kollektoren in nutzbare Wärme um.

Die in den Solarkollektoren erzeugte Wärme wird über das Arbeitsmedium an den Haus- oder Brauchwasserspeicher übertragen und dort gespeichert. Der effiziente Betrieb der Anlage wird durch einen Temperaturdifferenzregler in Zusammenarbeit mit einer Umwälzpumpe gesteuert.

Einmalige Verbindung des Absorbers

Der Basicx-Flachkollektor verfügt über einen Absorber, bei dem eine moderne Technologie zur Verbindung der Platte mit dem Rohrsystem verwendet wurde, die bisher einzigartig auf dem Markt ist. Die Technologie besteht im partiellen Walzen des Kupferrohrs, wodurch die Übertragungsfläche um das Siebenfache erhöht wird. Ein weiterer Vorteil ist, dass sich der Anschluss, d. h. das Lot, außerhalb der Hauptwärmeübertragungsfläche befindet.

In Anbetracht der Tatsache das die Wärmeleitfähigkeit des Kupfers, aus dem die Rohre hergestellt sind, nur 401 W/mK und die des Lotes nur 60 W/mK beträgt, ist dies ein bedeutender Vortei.

Innovative Kollektorrahmenkonstruktion

Bei dem Basicx-Kollektor wurde die moderne Technologie des Aluminiumrahmenbiegens eingesetzt. Die Technologie besteht darin, den Hauptrahmen aus einem einzigen Abschnitt des Profils ohne unnötige Verbindungen in den Ecken herzustellen. Der Rahmen ohne Fugen ist viel dichter, sieht ästhetischer aus und vor allem besteht nicht die Gefahr, dass er sich nach mehreren Jahren des Betriebs löst.

Zum zusätzlichen Schutz vor Witterungseinflüssen ist der Kollektorrahmen pulverbeschichtet.

Große Leistungsfähigkeit

Der hervorragende Absorber, die durchdachte Konstruktion des Gehäuses und die sehr gute Wärmedämmung des Basicx-Kollektors sorgen für einen sehr hohen Wirkungsgrad sowohl im Sommer als auch im Winter.

Einmaliges Design

Die schwarze Farbe des Kollektorgehäuses und der marineblaue und schwarze Farbton des Absorbers, der durch das Solarglas sichtbar ist, werten jedes Dach auf.

Montage auf jedem Dach

Speziell entwickelte Montageeinheiten aus Edelstahl und Aluminium gewährleisten eine schnelle und sichere Montage der Kollektoren auf jedem Dach mit beliebiger Eindeckung.

Normen und Prüfungen

Der Basicx-Kollektor wurde im Prüflabor des AIT Austrian Institute of Technology in Wien getestet und trägt das Qualitätssiegel Solar Keymark.

Technische Daten

 Anwendung:Unterstützung der Bodenheizung
Unterstützung Erwärmungsschwimmbäde
Unterstützung der Vorbereitung von
Nutzwarmwasser

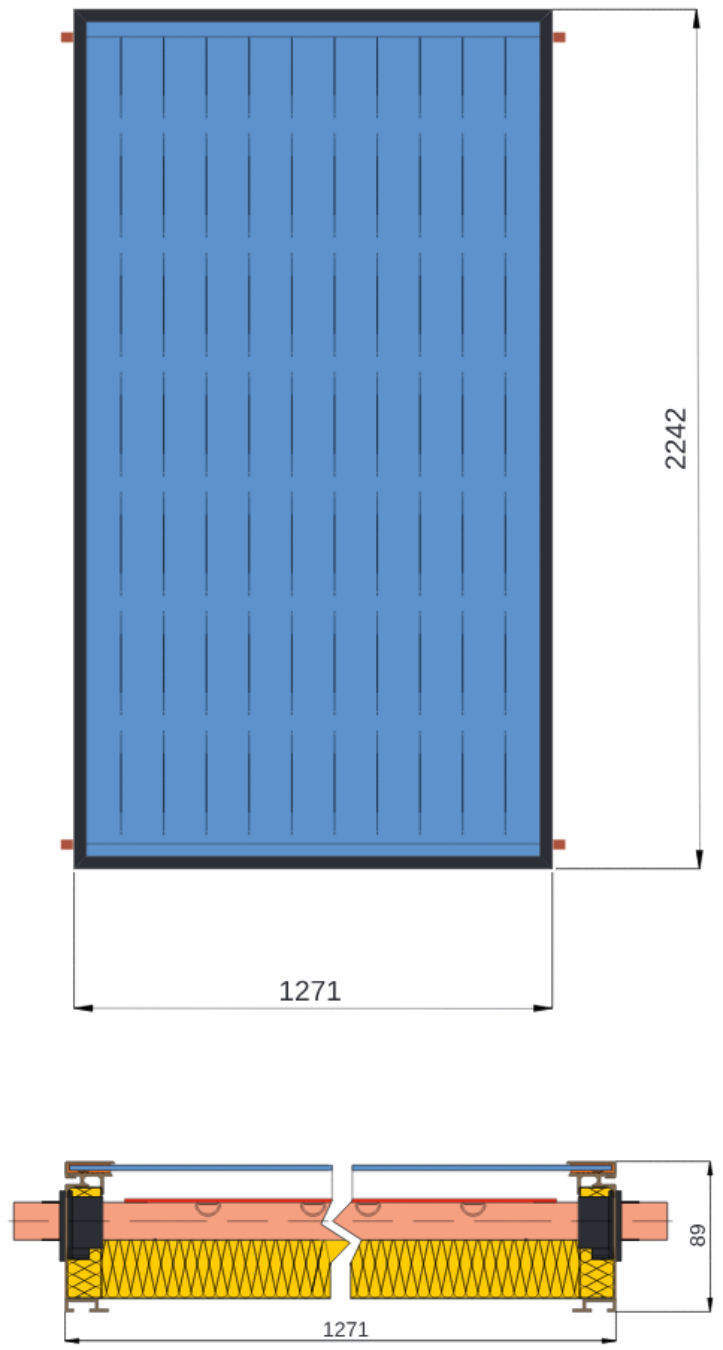

Abmessungen:
Länge2242 mm
Breite1271 mm
Höhe89 mm
Gewicht53,2 kg
Fläche:
Bruttofläche2,85 m2
Aperturfläche2,64 m2
Absorberfläche2,64 m2
Rahmen:
Rahmen materialAluminium (ohne Schweißnähte)
Dichtung materialKlebstoff
Kollektor Boden:
Material DickeAluminium blech gr.0,5 mm
Absorber:
MaterialKupfer
Dicke0,2 mm
Selektive SchichtHochselektiv
Absorption Faktor0,95 ± 1%
Emission Faktor0,05 ± 2%
Absorber Inhalt1,8 l
WärmeträgerPropylenglykol + Wasser
Form des DurchflussesEinzelne Harfe
Längsrohre des Absorbers10 x Ø8 x 0,5 mm
Sammelrohre2 x Ø22 x 1,0 mm
Anzahl der Anschlüsse4
Glas:
ArtGehärtetes Solarglas
Dicke4 mm
Transmission Faktor0,915
Thermische Isolation:
MaterialMineral Wolle
Dicke der Rückwand40 mm
Dicke der Seitenwand20 mm
Zusätzliche Daten:
Stagnation TemperaturMax. 187 °C
Max. Betriebsdruck6 bar
Wirkungsgrad des Kollektors η080,2 %
MikroventilationJa
Empfohlene Durchflussmenge25 l/m2 h
Verbindung in 1 ReiheBis zu 10 Kollektoren
Farben:Schwarz RAL 9005
Montage Möglichkeiten:Dach, Terrasse, Fundament, Wand
Nach NormEN 12975
Basicx 2

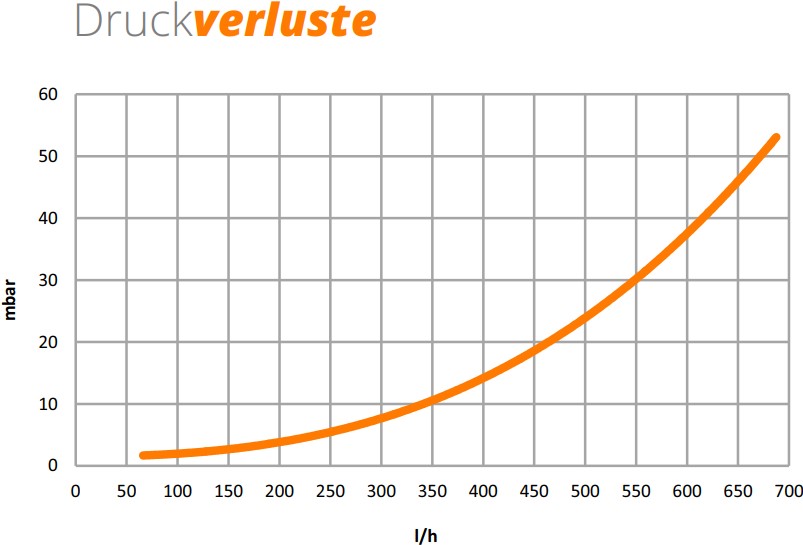

basix 285 4c v1

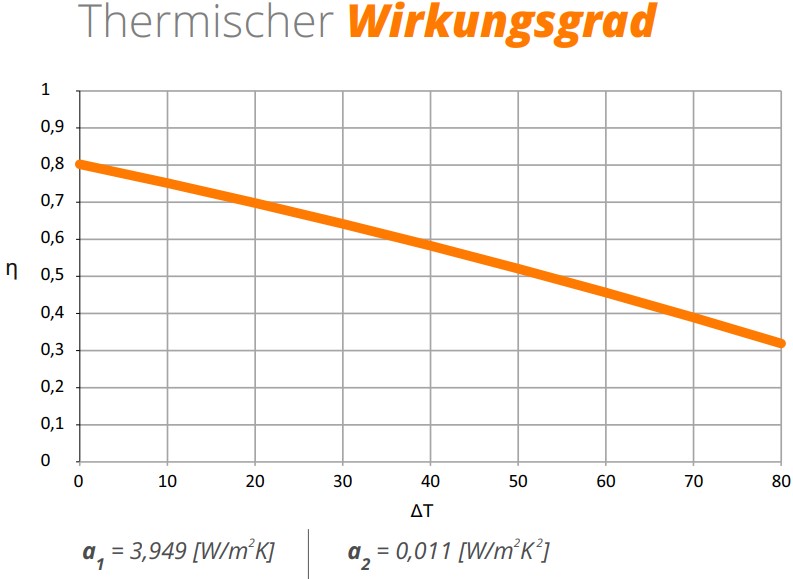

basix 285 4c v2
