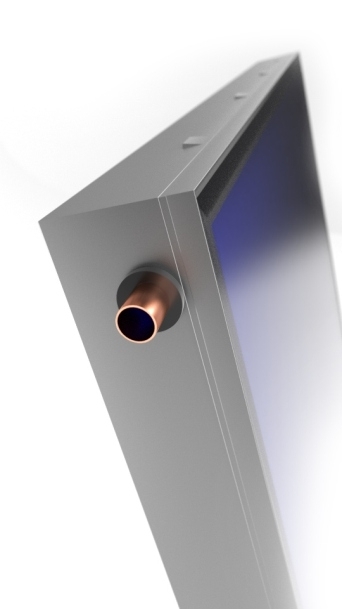

Flachkollektor AMX 2.51
Sonnenkollektoren
Flachkollektor
Solarsysteme mit Hilfe der AMX Kollektoren wandeln die Einstrahlungsenergie der Sonne in Nutzwärme.
Die in den Sonnenkollektoren erzeugte Wärmeenergie wird mit Hilfe der Wärme-trägerflüssigkeit in den Solarnützwasser- oder Solarindustrie-wasser-Speicher übertragen, in dem die Wärme geschpeichert wird. Effektive Systemleistung wird von dem mit der Umwälzpumpe verbundenen Differenz - Temperaturregler gesichert.
Einmalige Verbindung des Absorbers
Der Flache Flüssigkeitskollektor AMX ist mit einen Absorber ausgestattet in dem eine neuartige und bisher auf dem Markt einzigartige Verbindungstechnologie der Platte mit den Rohrsystem eingesetzt wurde. Die Technologie beruht auf dem Walzen der Kupferrohre, welches die Wärmetauschfläche um ein siebenfaches erhöht.
Innovative Kollektorrahmenkonstruktion
In dem AMX Kollektor ist die moderne technologie des Biegens von Aluminium angewandt worden. Die Technologie besteht darin den Hauptrahmen aus einem Segment des Profils ohne die überflüssigen Schweißnähte in Ecken anzufertigen. Ein Rahmen ohne Schweißnähte ist viel dichter, er besitzt ein ästhetischeres Aussehen und das wichtigste ist, es gibt keine Gefahr das nach der mehrjährigen Nutzung der Rahmen undicht wird.
Einzigartiges Design
Die Aluminium Farbe des Gehäuses, sowie die dunkelblauschwarze Schattierung, die durch das Solar Glas sichtbar ist, veredelt das Aussehen jedes Daches
Große Leistungsfähigkeit
Ein Hervorragende Absorber, durchdachte Konstruktion des Gehäuses sowie sehr gute thermische Isolation des AMX Kollektors bewirkt, dass er sowohl im Sommer als auch im Winter eine sehr große Leistungsfähigkeit erreicht.
Montage auf jedem Dach
Die Speziell entwickelten Montagesysteme aus Aluminium sichern eine schnelle und sichere Montage der Solarkollektoren auf jedem Dach und jeder Dachbedeckung.
Normen und Tests
Der Kollektor AMX wurde in Forschungslabor INTA in Spanien untersucht und besitzt eine Qualität Auszeichnung der Solar Keymark.
Technische Daten
| Anwendung: | Unterstützung der Bodenheizung Unterstützung Erwärmungsschwimmbäde Unterstützung der Vorbereitung von Nutzwarmwasser |

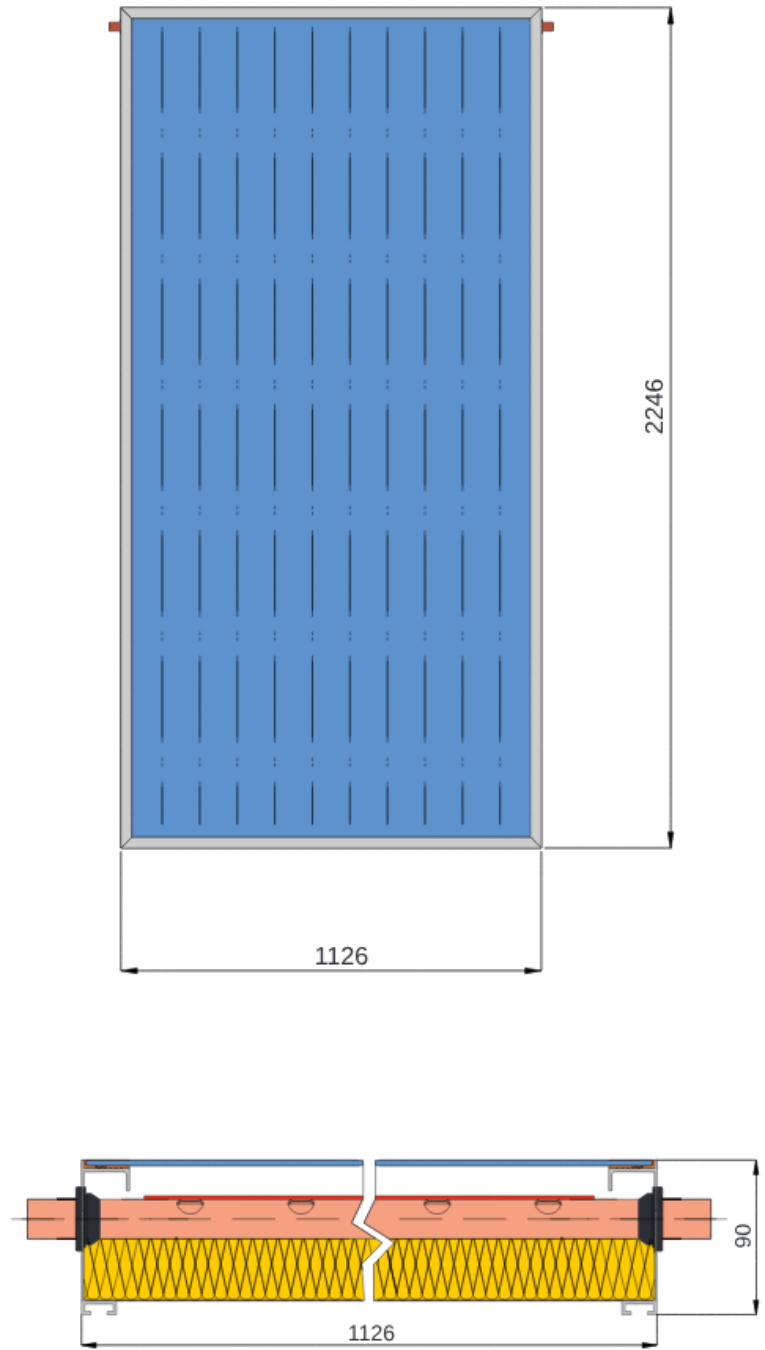

| Abmessungen: | |
| Länge | 2246 mm |
| Breite | 1126 mm |
| Höhe | 90 mm |
| Gewicht | 41,5 kg |
| Fläche: | |
| Bruttofläche | 2,53 m2 |
| Aperturfläche | 2,32 m2 |
| Absorberfläche | 2,32 m2 |
| Rahmen: | |
| Rahmen material | Aluminium (ohne Schweißnähte) |
| Dichtung material | Klebstoff |
| Kollektor Boden: | |
| Material Dicke | Aluminiumblech der Stärke 0,4mm |
| Absorber: | |
| Material | Kupferharfe, Aluminiumbeschichtun |
| Dicke | 0,3 mm |
| Selektive Schicht | Hochselektiv |
| Absorption Faktor | 0,95 ± 0,01 |
| Emission Faktor | 0,05 ± 0,02 |
| Absorber Inhalt | 1,47 l |
| Wärmeträger | Propylenglykol + Wasser/ Glyzerin + Wasser |
| Form des Durchflusses | Doppellharfe |
| Absorber Rohre | 10 x Ø8 x 0,5 mm |
| Sammel Rohre | 2 x Ø22 x 1,0 mm |
| Anschlüsse | 2 |
| Glas: | |
| Art | Solar Glass |
| Dicke | 4 mm |
| Transmission Faktor | 0,915 |
| Thermische Isolation: | |
| Material | Mineralwolle |
| Dicke der Rückwand | 40 mm |
| Zusätzliche Daten: | |
| Stagnation Temperatur | 143 °C |
| Max. Betriebsdruck | 10 bar |
| Kollektor Leistung η0 | 82,4 % |
| Mikroventilation | Ja |
| Empfohlene Durchflussmenge | 25-60 l/m x h |
| Menge in 1 Reihe | bis 7 Kollektoren (empfohlen 5) |
| Farben: | Natürliche Aluminiumfarbe |
| Montage Möglichkeiten: | Dach Terrasse Fundament Wand |
