Flachkollektor AMP 2.51
Sonnenkollektoren
Flachkollektor
Solarsysteme mit Hilfe der AMP Kollektoren wandeln die Einstrahlungsenergie der Sonne in Nutzwärme.
Die in den Solarkollektoren erzeugte Wärmeenergie wird mit Hilfe der Wärme-trägerflüssigkeit in den Solarnützwasser- oder Solarindustrie-wasser-Speicher übertragen, in dem die Wärme geschpeichert wird. Effektive Systemleistung wird von dem mit der Umwälzpumpe verbundenen Differenz - Temperaturregler gesichert.
Einmalige Verbindung des Absorbers
Der AMP-Flachkollektor verfügt über einen Absorber, bei dem eine moderne Technologie zur Verbindung der Platte mit dem Rohrsystem verwendet wurde, die bisher einzigartig auf dem Markt ist. Die Technologie besteht aus dem partiellen Walzen eines Kupferrohrs, wodurch die Übertragungsfläche um das Siebenfache erhöht wird. Ein weiterer Vorteil ist, dass sich der Anschluss, d. h. das Lot, außerhalb der Hauptwärmeübertragungsfläche befindet. In Anbetracht der Tatsache das die Wärmeleitfähigkeit des Kupfers, aus dem die Rohre hergestellt sind, nur 401 W/mK und die des Lotes nur 60 W/mK beträgt, ist dies ein bedeutender Vorteil.

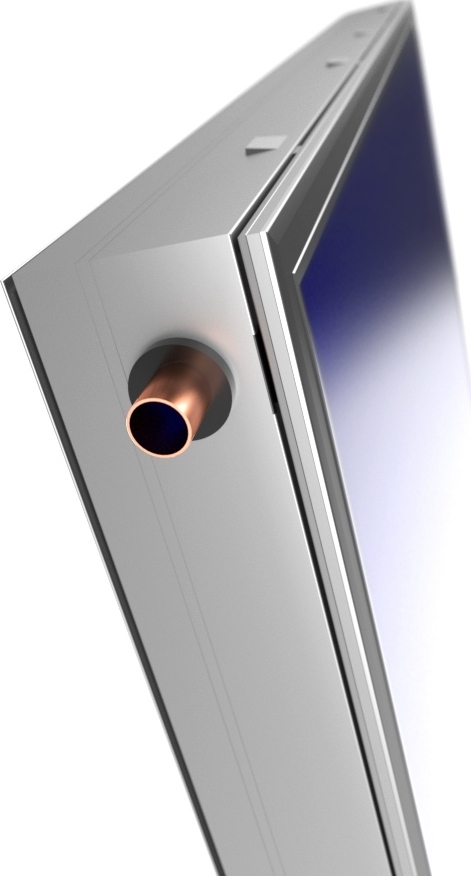

Innovative Kollektorrahmenkonstruktion
In dem AMP Kollektor ist die moderne technologie des Biegens von Aluminium angewandt worden. Die Technologie besteht darin den Hauptrahmen aus einem Segment des Profils ohne die überflüssigen Schweißnähte in Ecken anzufertigen. Ein Rahmen ohne Schweißnähte ist viel dichter, er besitzt ein ästhetischeres Aussehen und das wichtigste ist, es gibt keine Gefahr das nach der mehrjährigen Nutzung der Rahmen undicht wird.
Einmaliges Design
Die natürliche Farbe von Aluminium-Kollektorgehäuse sowie die dunkel-blauschwarze Schattierung, die durch das Solar Glas sichtbar ist, verfeinern das aussehen jedes Dachs.
Große Leistungsfähigkei
Ein Perfekter Absorber, durchdachte Konstruktion des Gehäuses sowie sehr gute thermische Isolation des AMP Kollektors bewirkt, dass er sowohl im Sommer als auch im Winter eine sehr große Leistungsfähigkeit erreicht.
Montage auf jedem Dach
Die Speziell entwickelten Montagesysteme aus Edelstahl und Aluminium sichern eine schnelle und sichere Montage der Sonnenkollektoren auf jedem Dach und jeder Dachbedeckung.
Normen und Prüfungen
Der AMP Kollektor wurde im Forschungslabor INTA in Spanien getestet und besitz das Gütezeichen Solar Keymark.
Technische Daten
| Anwendung: | Unterstützung der Bodenheizung Unterstützung Erwärmungsschwimmbäde Unterstützung der Vorbereitung von Nutzwarmwasser | |

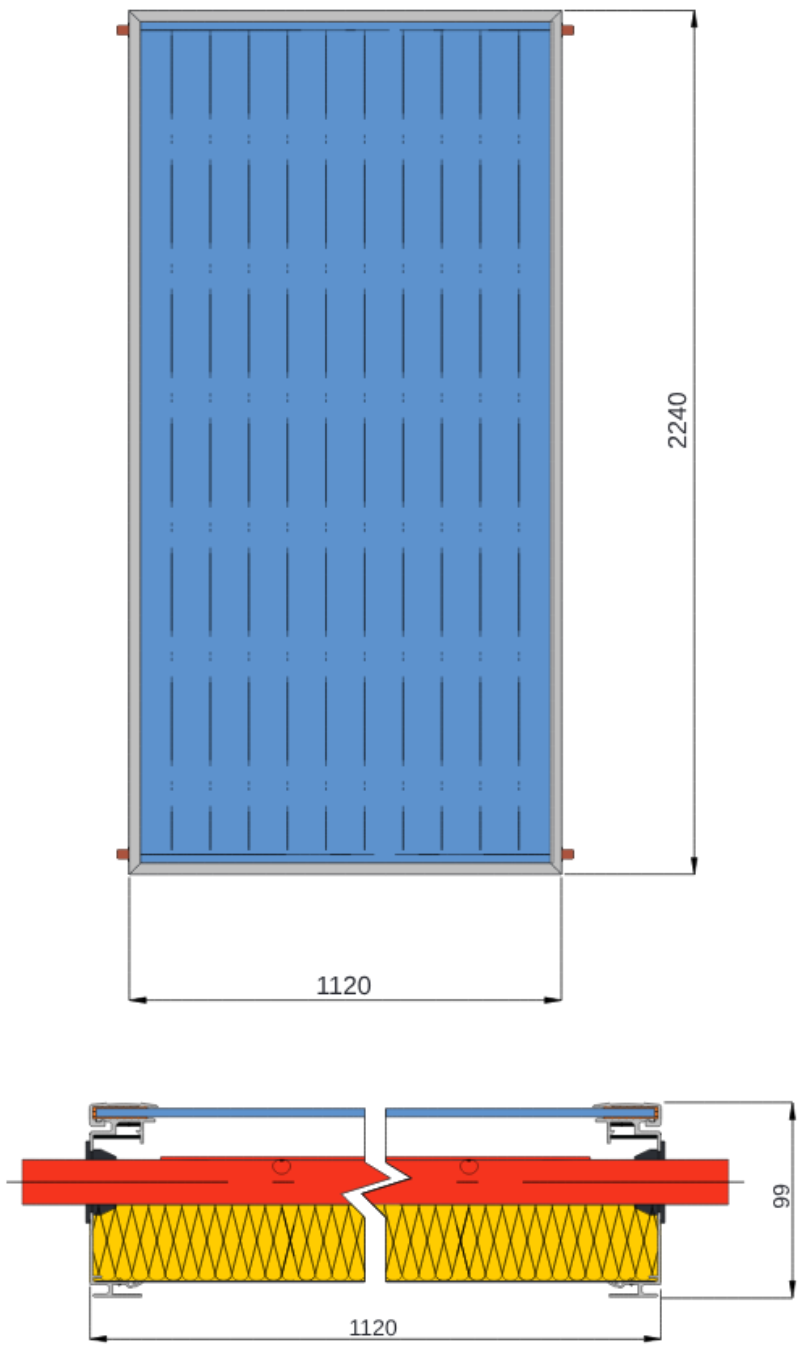

| Abmessungen: | ||
| Länge | 2240 mm | |
| Breite | 1120 mm | |
| Höhe | 99 mm | |
| Gewicht | 42 kg | |
| Fläche: | ||
| Bruttofläche | 2,50 m2 | |
| Aperturfläche | 2,31 m2 | |
| Absorberfläche | 2,31 m2 | |
| Rahmen: | ||
| Rahmen material | Aluminium (ohne Schweißnähte) | |
| Dichtung material | Klebstoff | |
| Kollektor Boden: | ||
| Material Dicke | Aluminium blech 0,4mm Dicke | |
| Absorber: | ||
| Material | Kupferharfe, Aluminiumbeschichtung | |
| Dicke | 0,3 mm | |
| Selektive Schicht | Hochselektiv | |
| Absorption Faktor | 0,95 ± 0,01 | |
| Emission Faktor | 0,05 ± 0,02 | |
| Absorber Inhalt | 1,7 l | |
| Anschluss | Gelötet | |
| Wärmeträger | Propylenglykol + Wasser | |
| Form des Durchflusses | Einzelne Harfe | |
| Längsrohre des Absorbers | 10 x Ø8 x 0,5 mm | |
| Sammelrohre | 2 x Ø22 x 1,0 mm | |
| Anzahl der Anschlüsse | 4 | |
| Glas: | ||
| Art | Anti-reflex | |
| Dicke | 4 mm | |
| Transmission Faktor | 0,95% | |
| Thermische Isolation: | ||
| Material | Mineral Wolle | |
| Dicke | 50 mm | |
| Zusätzliche Daten: | ||
| Stagnation Temperatur | 210°C | |
| Max. Betriebsdruck | 10 bar | |

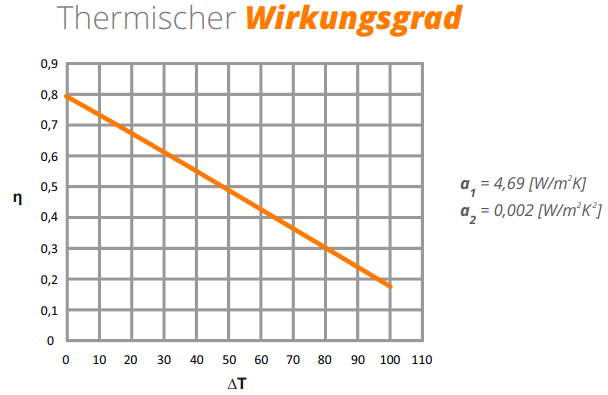

| Wirkungsgrad des Kollektors η0 | 80,2 % | |
| Mikroventilation | Ja | |
| Empfohlene Durchflussmenge | 25 l/m2 h | |
| Anschluss in 1 Reihe | Bis zu 10 Kollektoren | |
| Farben: | natürliches Aluminium | |
| Montage Möglichkeiten: | Dach Terrasse Fundament Wand | |
| Nach Norm | EN 12975 | |
