Pufferspeicher mit zwei Wärmetauschern Fish S11 X
Wasserspeicher
Pufferspeicher
Pufferspeicher in stehender Ausführung für alle Arten von Heizungsanlagen mit Festbrennstoff-, Öl-, Gas-, Wärmepumpen-oder Elektrokesseln. Die Speicher sind mit großen, effizienten Wärmetauschern ausgestattet, die es ermöglichen, eine Solaranlage und eine zusätzliche Wärmequelle di rekt anzuschließen (ohne Verwendung zusätzlicher Wärmetauscher). Eine große Anzahl von Anschlüssen ermöglicht den Einsatz des Speichers in untypischen Heizungsanlagen und die Kombination von Speichern zu Batter ien, was eine Anpassung der Gesamtkapazität an individuelle Bedürfnisse ermöglicht.
Wärmedämmung
Die Wärmedämmung in den Speichern besteht aus einer Schicht aus CFC-freiem Polyurethan Hartschaum und einer austauschbaren Schicht aus PVC-Mantel.
Technische Daten
- Material: S235JR
- Schweißen: automatisches Schweißen
- Maximaler Betriebsdruck des Speichers: 3 bar
- Maximaler Prüfdruck: 4,5 bar
- Maximale Betriebstemperatur: 95ºC
- Isolierung: 50mm dicker Polyurethanschaum
- Außenmantel: graue Farbe
- Wärmetauscher: Stahlrohr S235JR
Technische Daten

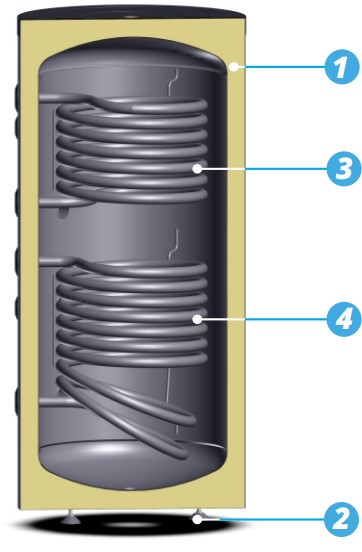

1- PUR-Schaum-Isolierung für hervorragende Wärmedämmung
2- Füße für Pufferausgleich
3- Effizienter Wärmetauscher mit Spezialdesign für zusätzliche Wärmequelle.
4- Effizienter Wärmetauscher mit Spezialdesign für Solaranlage
FISH S11 200 X | FISH S11 300 X | FISH S11 500 X | ||||||
WT1 | WT2 | WT1 | WT2 | WT1 | WT2 | |||
Kapazität | L | 200 | 300 | 500 | ||||
Max. zulässige Temp. (Speicher/WT) | °C | 95/110 | 95/110 | 95/110 | ||||
Max. Betriebsdruck (Puffer/WT) | bar | 10/16 | 10/16 | 10/16 | ||||
Wärmetauscher-Kapazität | l | 5 | 3,1 | 6,4 | 5 | 13,4 | 6,2 | |
Wärmetauscher-Fläche | m2 | 0,9 | 0,6 | 1,2 | 0,9 | 2,4 | 1,1 | |
Isolations | mm | 50 | 50 | 50 | ||||

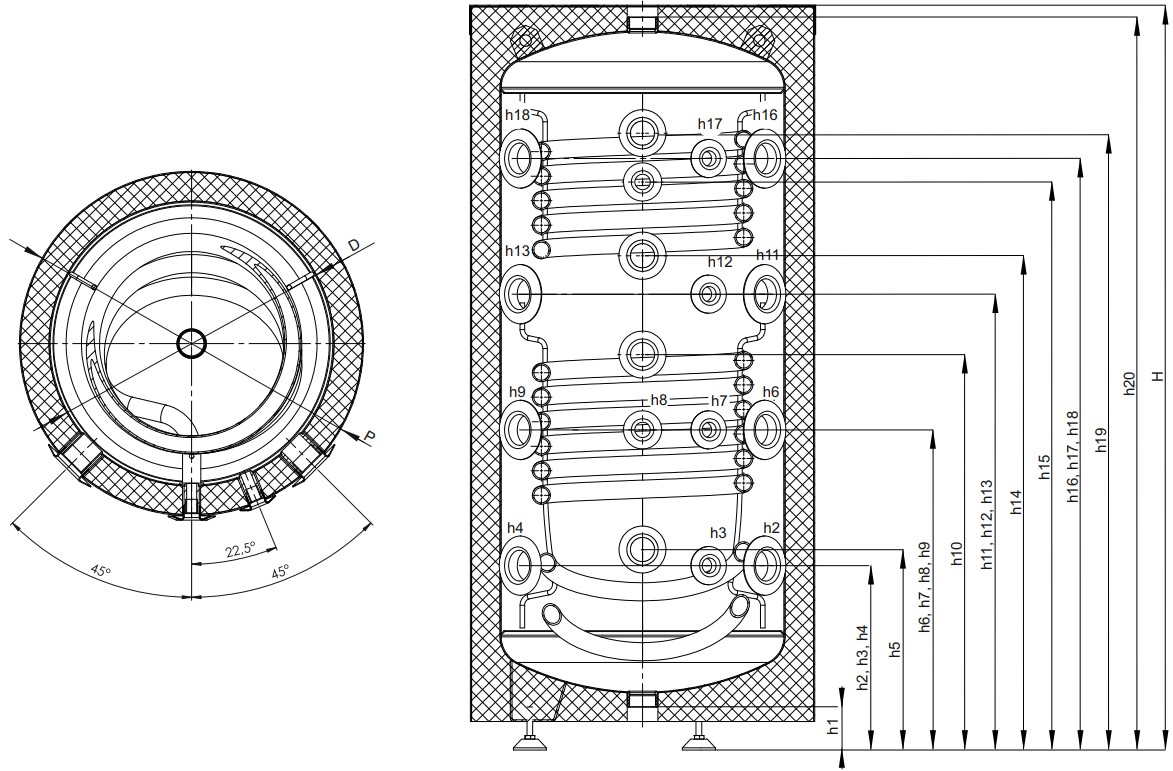

Durchmesser mit Isolierung | D | mm | 607 | 657 | 757 | |||
Durchmesser ohne Isolierung | P | mm | 500 | 550 | 650 | |||
Höhe des Speichers/ Diagonale | H | mm | 1306/1395 | 1461/1557 | 1783/1891 | |||
Wasserabfluss | h1 | mm | 74 | 74 | 74 | |||
Anschluss | h2 | mm | 259 | 263 | 295 | |||
Sensor 1 | h3 | mm | 349 | 254 | 391 | |||
Anschluss | h4 | mm | 463 | 543 | 722 | |||
Solartauscher (Rücklauf) | h5 | mm | 691 | 757 | 1036 | |||
Anschluss | h6 | mm | 733 | 791 | 1082 | |||
Sensor 2 | h7 | mm | 784 | 850 | 1128 | |||
Sensor 3 | h8 | mm | 872 | 950 | 1264 | |||
Anschluss | h9 | mm | 1003 | 1028 | 1442 | |||
Solartauscher (Vorlauf) | h10 | mm | 999 | 1147 | 1429 | |||
Anschluss | h11 | mm | 1092 | 1243 | 1534 | |||
Sensor 4 | h12 | mm | 1282 | 1432 | 1755 | |||
Anschluss | h13 | mm | 993 | 1138 | 1386 | |||
Zusätzliche Wärmequelle (Rücklauf) | h14 | mm | 733 | 816 | 1082 | |||
Sensor 5 | h15 | mm | 369 | 387 | 418 | |||
Anschluss | h16 | |||||||
Sensor 6 | h17 | |||||||
Anschluss | h18 | |||||||
Zusätzliche Wärmequelle (Vorlauf) | h19 | |||||||
Entlüftung | h20 | |||||||
Anschlüsse | ||||||||
Wasserabfluss | Rp | 1 1/2” | 1 1/2” | 1 1/2” | ||||
Anschluss | Rp | 1 1/2” | 1 1/2” | 1 1/2” | ||||
Sensor | Rp | 1/2” | 1/2” | 1/2” | ||||
Solartauscher (Vorlauf/Rücklauf) | Rp | 1" / 1” | 1" / 1” | 1" / 1” | ||||
Zusätzliche Wärmequelle (Vorlauf/Rücklauf) | Rp | 1" / 1” | 1" / 1” | 1" / 1” | ||||
Entlüftung | mm | 1 1/2” | 1 1/2” | 1 1/2” | ||||
Gewicht (leer) | kg | 79 | 100 | 154 |
R - Außengewinde, Rp - Innengewinde
