Entworfen für einen Fish S1 X
Wasserspeicher
Brauchwasserspeicher
Warmwasserspeicher in der Stehenden Ausführung für die Brauchwasserbereitung. Die Warmwasserkontaktfläche mit dem Speicher ist durch eine Schicht aus hochwertigem Email und Magnesiumanode* vor Korrosion geschützt. Damit ist gemäß DIN 4753 sichergestellt, dass das Brauchwasser nur mit einer hygienisch sauberen Oberfläche in Berührung kommt.
Die Brauchwassererwärmung erfolgt durch einen Glattrohr-Wasserwärmetauscher, der den Anschluss einer externen Wärmequelle wie z.B. Solaranlage, Wärmepumpe, Kessel oder optionalen Elektro- Heizstabs ermöglichen.
Wärmedämmung
Die Wärmedämmung in den Speichern besteht aus einer Schicht aus CFC-freiem Polyurethan Hartschaum und einer austauschbaren Schicht aus PVC-Mantel.
Standardausstattung
Inspektionsöffnung, Thermometer, Müffe für Elektro Heizstab, Magnesiumanode*, interner Wärmetauscher.
*Optional kann eine Titananode verwendet werden.
- Material: S235JR
- Schweißen: automatisches Schweißen
- Schutz: hochwertige Emaillierung und Schutzanoden
- Maximaler Betriebsdruck des Speichers: 10 bar
- Maximaler Prüfdruck: 15 bar
- Maximale Betriebstemperatur: 95ºC
- Isolierung: 50 mm dicker Polyurethanschaum
- Außenmantel: Graue Farbe
- Wärmetauscher: Stahlrohr S235JR
- Inspektionsöffnung: ø122mm/ø180mm
Technische Daten

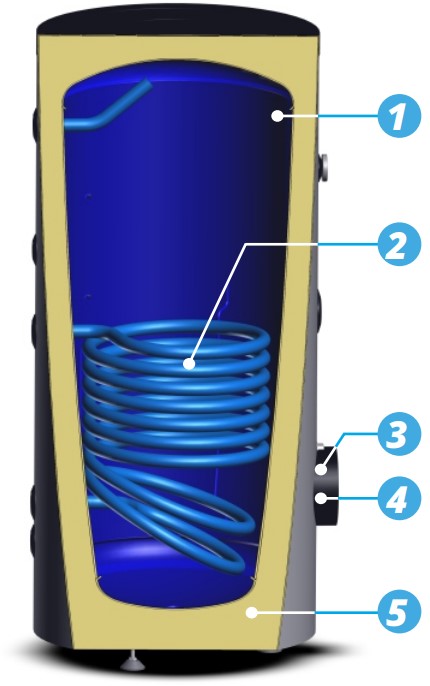

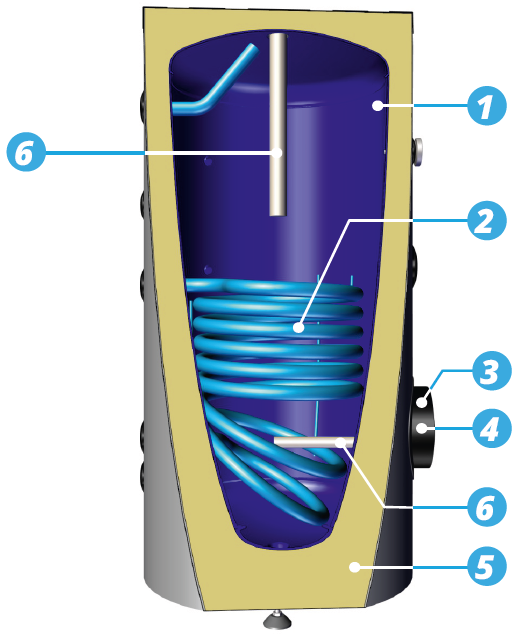

1- Hochwertige Emaille für zuverlässigen Korrosionsschutz
2- Effizienter Wärmetauscher mit Spezialdesign Solaranlagen
3- Anschlussbuchse die Montage eines s speziell angepassten UV-20- Desinfektionssystems
4- Revisionsöffnung für eine einfache Reinigung, Installationsmöglichkeit Warmwasserspeicher mit Wärmetauscher eines Heizstabs
5- PUR-Schaum-Isolierung für hervorragende Wärmedämmung

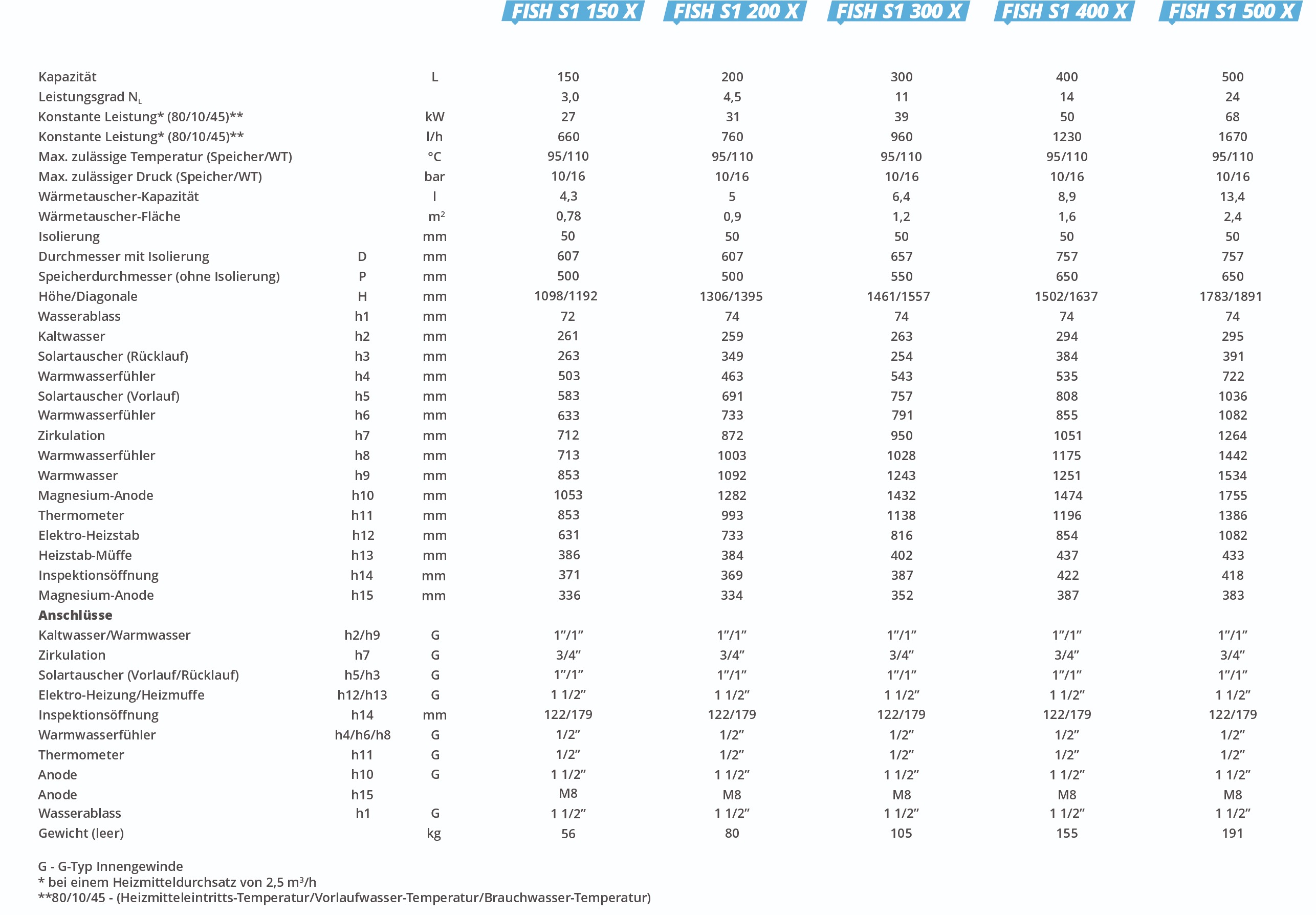

FISH S1 200 X | FISH S1 300 X | FISH S1 400 X | FISH S1 500 X | |||
| Kapazität | L | 200 | 300 | 400 | 500 | |
| Leistungsgrad Nl | 4,5 | 11 | 14 | 24 | ||
| Konstante Leistung* (80/10/45)** | kW | 31 | 39 | 50 | 68 | |
| Konstante Leistung* (80/10/45)** | l/h | 760 | 960 | 1230 | 1670 | |
| Max. zulässige Temp. (Speicher/WT) | °C | 95/110 | 95/110 | 95/110 | 95/110 | |
| Max. zulässiger Druck (Speicher/WT) | bar | 10/16 | 10/16 | 10/16 | 10/16 | |
| Wärmetauscher-Kapazität | l | 5 | 6,4 | 8,9 | 13,4 | |
| Wärmetauscher-Fläche | m2 | 0,9 | 1,2 | 1,6 | 2,4 | |
| Isolierung | mm | 50 | 50 | 50 | 50 | |

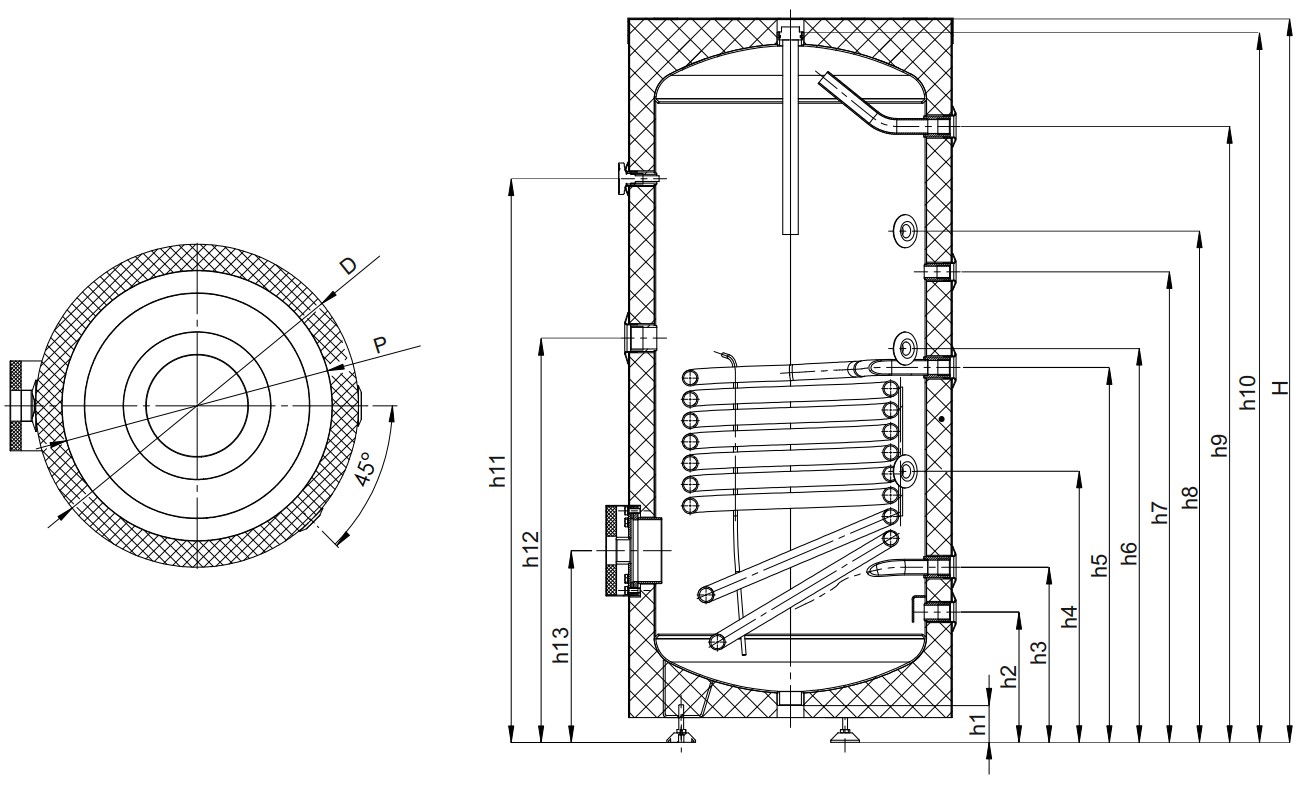

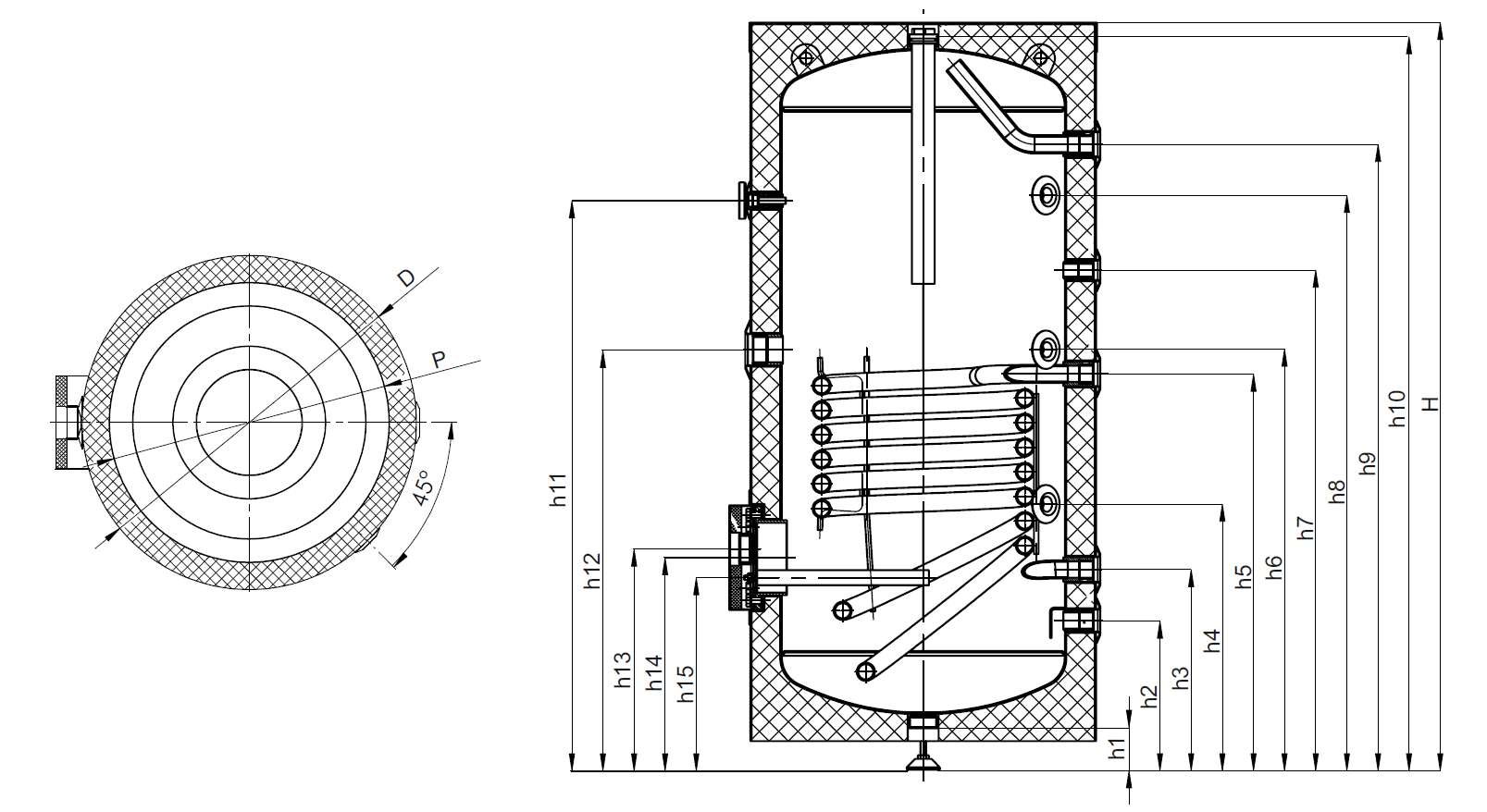

| Durchmesser mit Isolierung | D | mm | 607 | 657 | 757 | 757 |
| Speicherdurchmesser (ohne Isolierung) | P | mm | 500 | 550 | 650 | 650 |
| Gerätehöhe/Diagonale | H | mm | 1306/1395 | 1461/1557 | 1502/1637 | 1783/1891 |
| Wasserabfluss | h1 | mm | 74 | 74 | 74 | 74 |
| Kaltwasser | h2 | mm | 259 | 263 | 294 | 295 |
| Solarwärmetauscher (Rücklauf) | h3 | mm | 349 | 254 | 384 | 391 |
| Brauchwassersensor | h4 | mm | 463 | 543 | 535 | 722 |
| Solarwärmetauscher (Vorlauf) | h5 | mm | 691 | 757 | 808 | 1036 |
| Brauchwassersensor | h6 | mm | 733 | 791 | 855 | 1082 |
| Zirkulation | h7 | mm | 872 | 950 | 1051 | 1264 |
| Brauchwassersensor | h8 | mm | 1003 | 1028 | 1175 | 1442 |
| Warmwasser | h9 | mm | 1092 | 1243 | 1251 | 1534 |
| Magnesium-Anode | h10 | mm | 1282 | 1432 | 1474 | 1755 |
| Thermometer | h11 | mm | 993 | 1138 | 1196 | 1386 |
| Elektro-Heizstab | h12 | mm | 733 | 816 | 854 | 1082 |
| Inspektionsöffnung/Heizmuffe | h13 | mm | 369 | 387 | 422 | 418 |
| Anschlüsse | ||||||
| Kaltwasser/Warmwasser | h2/h9 | Rp | 1”/1” | 1”/1” | 1”/1” | 1”/1” |
| Zirkulation | h7 | Rp | 3/4” | 3/4” | 3/4” | 3/4” |
| Solarwärmetauscher (Vorlauf/Rücklauf) | h5/h3 | Rp | 1”/1” | 1”/1” | 1”/1” | 1”/1” |
| Elektro-Heizstab | h12/h13 | Rp | 1 1/2” | 1 1/2” | 1 1/2” | 1 1/2” |
| Revisionsöffnung | h13 | mm | 125/180 | 125/180 | 125/180 | 125/180 |
| Brauchwassersensor | h4/h5/h6 | Rp | 1/2” | 1/2” | 1/2” | 1/2” |
| Thermometer | h11 | Rp | 1/2” | 1/2” | 1/2” | 1/2” |
| Anode | h10 | Rp | 1 1/2” | 1 1/2” | 1 1/2” | 1 1/2” |
| Wasserablauf | h1 | Rp | 1 1/2” | 1 1/2” | 1 1/2” | 1 1/2” |
| Gewicht (leer) | kg | 84 | 104 | 152 | 188 |
R - Außengewinde, Rp - Innengewinde
* bei einem Heizmediumdurchsatz von 2,5 m 3/h
**80/10/45 - (Heizmedium-Vorlauftemperatur/Vorlaufwasser-Temperatur/Brauchwasser-Temperatur)
